23.8寸12G-SDI專業影視制作監視器
高速、穩定、超高清集于一體
SEETEC 12G238F是一款搭載4路12G-SDI支持8K信號輸入的專業影視制作監視器，為您呈現2160p@60的原生影像, 配備23.8寸色深達10bit超高清液晶面板及一系列的輔助功能。此外，還具有12G-SFP光纖輸入連接選項，實現遠距離Ultra HD監看。您還可以連接電腦通過應用程序控制監視器。廣泛應用于廣電、影視、高端廣告制作的前期拍攝和后期調色工作。
高速、穩定、超高清集于一體
SEETEC 12G238F是一款搭載4路12G-SDI支持8K信號輸入的專業影視制作監視器，為您呈現2160p@60的原生影像, 配備23.8寸色深達10bit超高清液晶面板及一系列的輔助功能。此外，還具有12G-SFP光纖輸入連接選項，實現遠距離Ultra HD監看。您還可以連接電腦通過應用程序控制監視器。廣泛應用于廣電、影視、高端廣告制作的前期拍攝和后期調色工作。

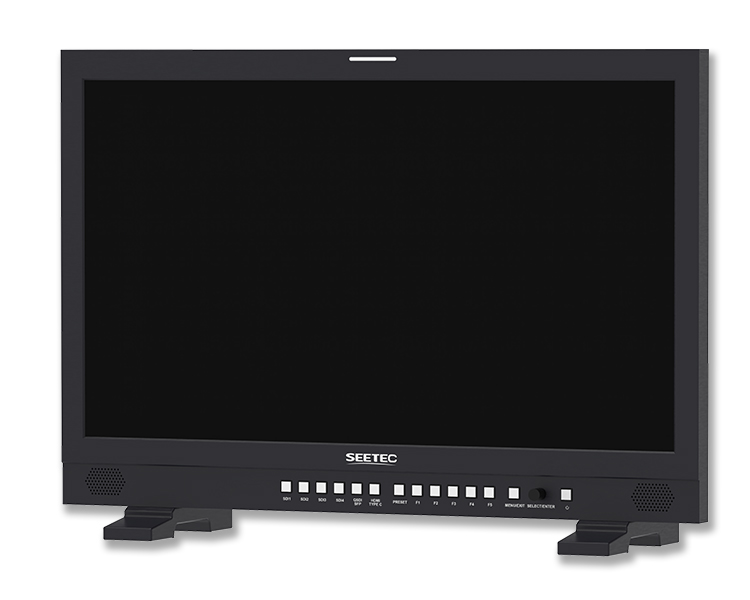

23.8英寸超高清LCD屏
4K畫質，精準呈現每個細節
監視器擁有23.8英寸 LCD大屏，采用3840x2160超高清分辨率, 色深高達10bit, 擁有10億7千萬個顏色量級，讓您看到從未看到的色彩表現，為后期調色師提供更大的創作空間。
4K畫質，精準呈現每個細節
監視器擁有23.8英寸 LCD大屏，采用3840x2160超高清分辨率, 色深高達10bit, 擁有10億7千萬個顏色量級，讓您看到從未看到的色彩表現，為后期調色師提供更大的創作空間。

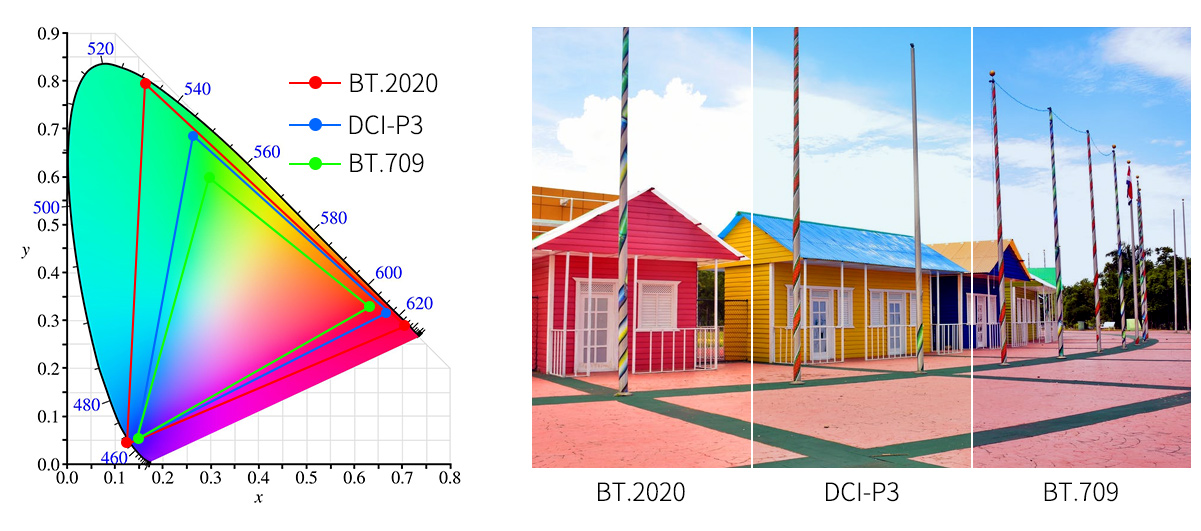

支持廣播電視和電影標準的寬廣色域
監視器覆蓋100% Rec.709色域，98%DCI-P3廣色域，呈現豐富色彩。并支持ITU-R BT.2020, ITU-R BT.709, EBU, SMPTE-C, Native等色域，滿足攝影師對色彩的不同需求。
精準3D LUT校色&Rainbow色彩管理引擎
監視器采用支持四面體插值算法的高精度3D LUT, 內置Rainbow 色彩管理引擎，保證監視器具備精確的色彩還原能力。

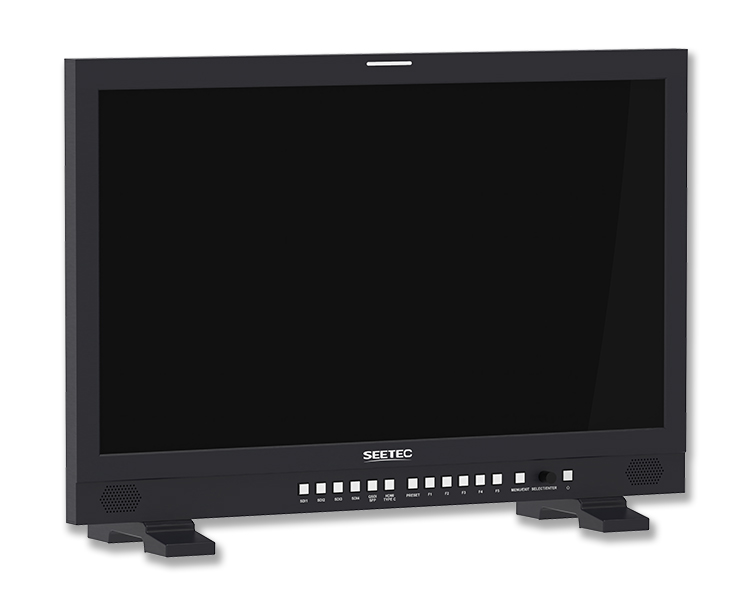

全金屬機身設計
堅固耐用，易散熱
全鋁合金機身不僅為整臺監視器帶來更加高端的質感和品位，而且強大的散熱性能，有效解決監視器因長時間使用帶來的機身過熱問題，延長了監視器的壽命
靈活直觀的按鍵操作
當您忙碌于拍攝現場時，需要的是能輕松地控制設備，12G238F能滿足您的需求。它能夠一鍵式信號源切換，自定義快捷功能，快速調出菜單等，讓您在拍攝過程中游刃有余。按鈕的背光設計，讓您更輕松辨別當前輸入的信號和使用的快捷鍵，即使是在昏暗的演播室或戶外環境下都易于使用。
當您忙碌于拍攝現場時，需要的是能輕松地控制設備，12G238F能滿足您的需求。它能夠一鍵式信號源切換，自定義快捷功能，快速調出菜單等，讓您在拍攝過程中游刃有余。按鈕的背光設計，讓您更輕松辨別當前輸入的信號和使用的快捷鍵，即使是在昏暗的演播室或戶外環境下都易于使用。

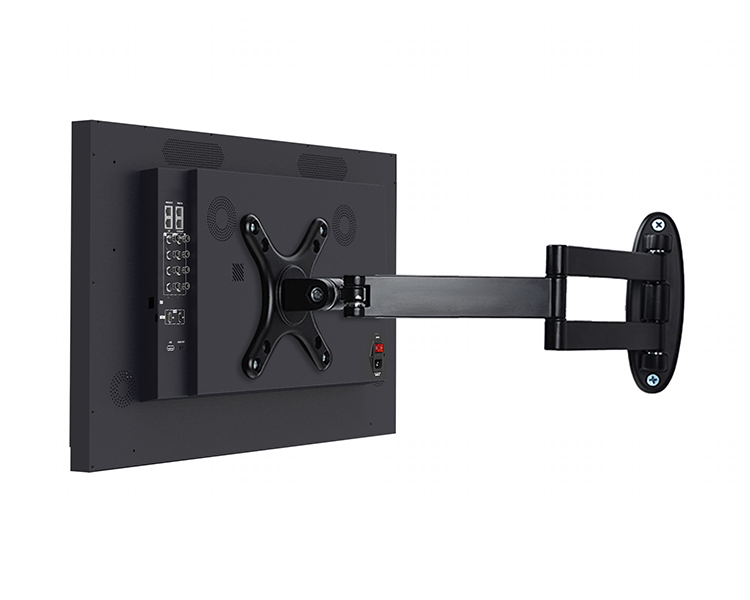

VESA安裝點
12G238F 配備100mm/200mm 兩種VESA安裝尺寸，輕松實現壁掛式安裝。安裝靈活，適合忙碌的新聞演播室。
注：支架不包含，需另外購買
12G238F 配備100mm/200mm 兩種VESA安裝尺寸，輕松實現壁掛式安裝。安裝靈活，適合忙碌的新聞演播室。
注：支架不包含，需另外購買
12G-SDI/8K/ 4K HDMI 信號
帶給您全新的視覺體驗
當您需要更高品質的SDI監看和4K、8K視頻時， 那么您將需要更強的信號，而12G238F 會是絕佳的選擇。它設有4路12G-SDI輸入與環出，最大可支持8K信號輸入, 并允許多種輸入配置，2路HMDI2.0輸入，支持高達4096x2160p(60/59.94/50/30/29.97/25/24/23.98)和3840x2160p(60/50/30/25/24)的信號。對應著每秒60幀畫面的刷新, 一根線就能解決4K音視頻傳輸，減少成本的同時畫質也更加有保障， 帶給您全新的視覺體驗!
帶給您全新的視覺體驗
當您需要更高品質的SDI監看和4K、8K視頻時， 那么您將需要更強的信號，而12G238F 會是絕佳的選擇。它設有4路12G-SDI輸入與環出，最大可支持8K信號輸入, 并允許多種輸入配置，2路HMDI2.0輸入，支持高達4096x2160p(60/59.94/50/30/29.97/25/24/23.98)和3840x2160p(60/50/30/25/24)的信號。對應著每秒60幀畫面的刷新, 一根線就能解決4K音視頻傳輸，減少成本的同時畫質也更加有保障， 帶給您全新的視覺體驗!
12G-SFP光纖接口
無縫、高速、可靠的數據通信連接
監視器配備SFP接口可插入12G-SFP光纖模塊， 是高速電信和數據通信的重要組成部分，特別是在大型網絡環境中，允許通過光纖連接接收廣播質量傳輸級別的視頻數據。被許多電視廣播公司使用，光纖輸入是控制室視頻傳輸技術的行業標準。
注：光纖模塊為選配
無縫、高速、可靠的數據通信連接
監視器配備SFP接口可插入12G-SFP光纖模塊， 是高速電信和數據通信的重要組成部分，特別是在大型網絡環境中，允許通過光纖連接接收廣播質量傳輸級別的視頻數據。被許多電視廣播公司使用，光纖輸入是控制室視頻傳輸技術的行業標準。
注：光纖模塊為選配

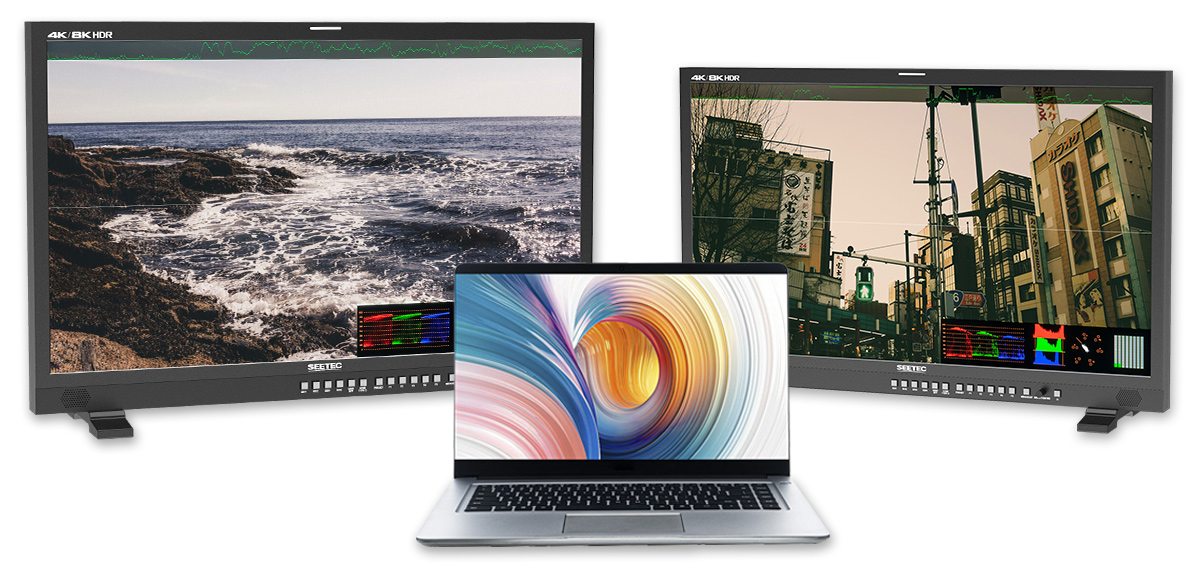

遠程控制應用
通過串連的方式連接到PC并通過遠程監控軟件， RS422輸入與輸出可實現同時監控多臺監視器，實時控制監視器信號輸入源，打開波形圖等功能。
通過串連的方式連接到PC并通過遠程監控軟件， RS422輸入與輸出可實現同時監控多臺監視器，實時控制監視器信號輸入源，打開波形圖等功能。
多種供電方式
為拍攝持久續航
監視器配備卡儂頭電源接口 (12V/5A), AC電源接口，并留有支持索尼V型電池扣板安裝點（適用鋰電池）可供選擇。
注：電池扣板不包含， 需另外購買。
為拍攝持久續航
監視器配備卡儂頭電源接口 (12V/5A), AC電源接口，并留有支持索尼V型電池扣板安裝點（適用鋰電池）可供選擇。
注：電池扣板不包含， 需另外購買。
專業現場監看工具
準確的對焦與高效監看
監視器提供一系列的專業輔助監看工具，如波形圖、3D-LUT、峰值對焦、直方圖、矢量圖、音頻柱、時間碼、圖像翻轉等，所有功能均可通過菜單輕松選擇操作，也可以設置快捷鍵或通過GPI控制，有效提高現場拍攝和后期制作的效率。
準確的對焦與高效監看
監視器提供一系列的專業輔助監看工具，如波形圖、3D-LUT、峰值對焦、直方圖、矢量圖、音頻柱、時間碼、圖像翻轉等，所有功能均可通過菜單輕松選擇操作，也可以設置快捷鍵或通過GPI控制，有效提高現場拍攝和后期制作的效率。
多種畫面模式
多機位監看理想選擇
監視器支持四分割、側邊三分割、底部三分割、PBP、PAP多種顯示可選，同一臺設備就可實現多機位監看。
備注：窗口C只能選擇HDMI IN2和TYPE C
多機位監看理想選擇
監視器支持四分割、側邊三分割、底部三分割、PBP、PAP多種顯示可選，同一臺設備就可實現多機位監看。
備注：窗口C只能選擇HDMI IN2和TYPE C
SDR與HDR圖像對比功能
支持 HDR 模式/Gamma(EOTF)
監視器在多畫面模式可以進行SDR與HDR圖像對比監看，支持HLG (1.0,1.1, 1.2, 1.3, 1.4, 1.5)混合對數伽馬，ST.2084 杜比視界PQ，Sony S-log3 HDR，各種常用Gamma以及用戶Gamma LUT上傳。.
支持 HDR 模式/Gamma(EOTF)
監視器在多畫面模式可以進行SDR與HDR圖像對比監看，支持HLG (1.0,1.1, 1.2, 1.3, 1.4, 1.5)混合對數伽馬，ST.2084 杜比視界PQ，Sony S-log3 HDR，各種常用Gamma以及用戶Gamma LUT上傳。.
Payload ID自動設置
監視器可讀取SDI輸入信號源的Payload ID信息，自動選擇色域，EOTF(PQ或者HLG)曲線。
監視器可讀取SDI輸入信號源的Payload ID信息，自動選擇色域，EOTF(PQ或者HLG)曲線。

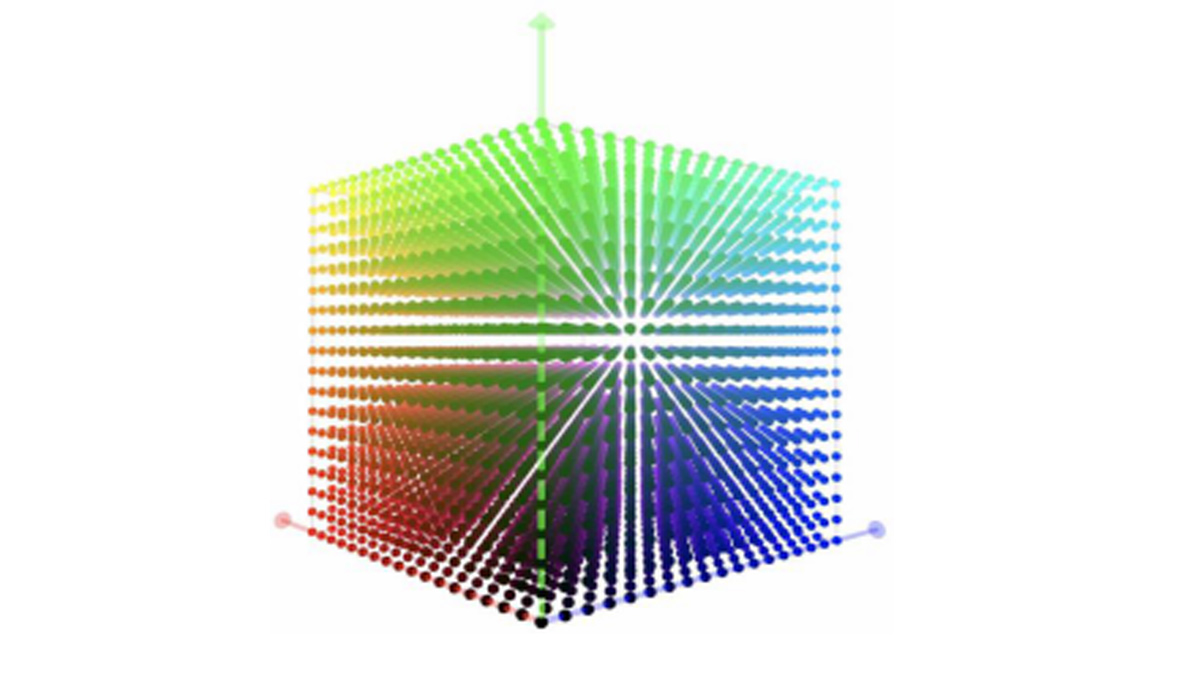

3D LUT, 再現電影風格
3D-LUT 是用于快速查找和輸出特定顏色數據的表格。 通過加載不同的3D-LUT表，可以快速重新組合色調，形成不同的色彩風格。 內置9個De-log LUT , 也可以通過 U 盤加載自定義.cube 文件 （最多加載8個）。
3D-LUT 是用于快速查找和輸出特定顏色數據的表格。 通過加載不同的3D-LUT表，可以快速重新組合色調，形成不同的色彩風格。 內置9個De-log LUT , 也可以通過 U 盤加載自定義.cube 文件 （最多加載8個）。
UMD動態源名
TSL 3.1/4.0/5.0協議
12G238F支持TSL3.1/4.0/5.0協議下的UMD動態源名，單個畫面可顯示8個字符，讓節目制作人一目了然地明白現在切換的是哪路信號來源。
TSL 3.1/4.0/5.0協議
12G238F支持TSL3.1/4.0/5.0協議下的UMD動態源名，單個畫面可顯示8個字符，讓節目制作人一目了然地明白現在切換的是哪路信號來源。
3色Tally指示燈
GPI控制紅Tally、綠Tally，黃Tally不僅可以提示攝像師已進入錄制狀態，同時更能體會到電視拍攝準專業技術帶給您創作中的方便性。
GPI控制紅Tally、綠Tally，黃Tally不僅可以提示攝像師已進入錄制狀態，同時更能體會到電視拍攝準專業技術帶給您創作中的方便性。

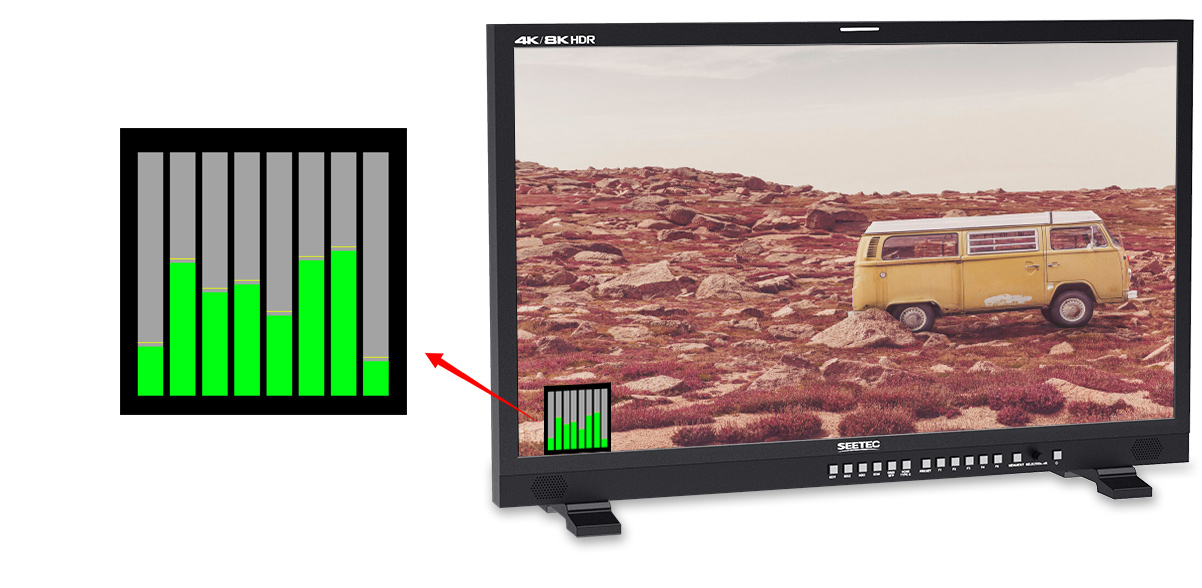

專業音頻圖表
監視器可以解嵌來自SDI和HDMI的音頻，您可任選2路音頻通過揚聲器或3.5mm耳機口輸出，最多支持16路音柱顯示。音頻表可顯示垂直或水平方向。
監視器可以解嵌來自SDI和HDMI的音頻，您可任選2路音頻通過揚聲器或3.5mm耳機口輸出，最多支持16路音柱顯示。音頻表可顯示垂直或水平方向。
應用
多種類型攝像機拍攝解決方案
12G238F搭載12G-SDI技術支持單鏈路，雙鏈路，四鏈路輸入，這意味著您可以使用單輸入或聯合輸入來構成 4K 視頻輸入信號。根據視頻捕獲環境的使用和配置，為多種類型攝像機連接到監視器提供全方位工作流程。
12G238F搭載12G-SDI技術支持單鏈路，雙鏈路，四鏈路輸入，這意味著您可以使用單輸入或聯合輸入來構成 4K 視頻輸入信號。根據視頻捕獲環境的使用和配置，為多種類型攝像機連接到監視器提供全方位工作流程。
超高清直播
感受身臨其境般的視聽體驗
4路12G-SDI讓12G238F可輕松支持8K的信號輸入，配上UHD3840x2160的大屏幕，帶來前所未有的流暢度和無與倫比的畫質，讓您感受身臨其境般的視聽體驗！適合各種大型現場直播。
感受身臨其境般的視聽體驗
4路12G-SDI讓12G238F可輕松支持8K的信號輸入，配上UHD3840x2160的大屏幕，帶來前所未有的流暢度和無與倫比的畫質，讓您感受身臨其境般的視聽體驗！適合各種大型現場直播。

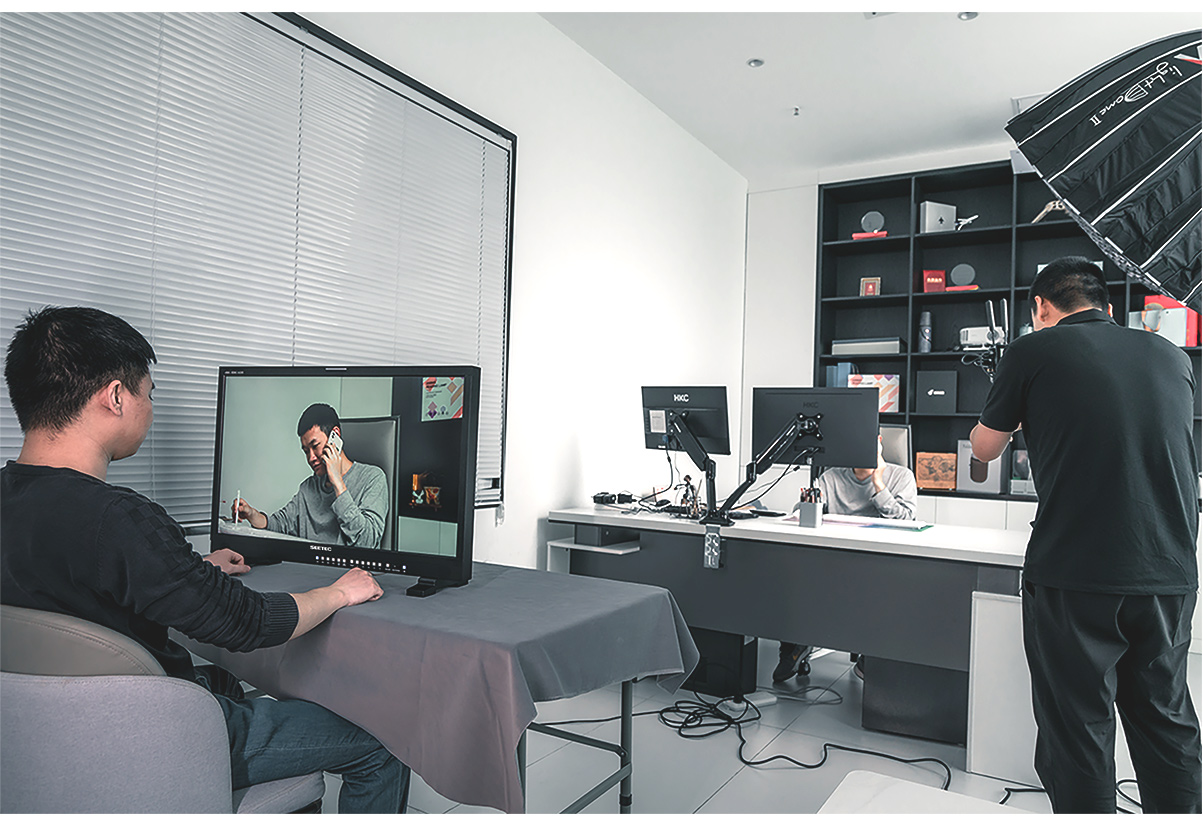

影視劇組多機位監看利器
12G238F的多畫面模式讓繁忙的劇組導演可以實現多機位監看，無需連接多臺監視器。內帶的TALLY功能可讓導演看清哪路信號，更方便與攝影師溝通，優質的屏幕讓攝影師可輕松檢查所有機位是否準確對焦并確保顏色一致。此外，還能選擇光纖連接實現遠距離Ultra HD監看。
12G238F的多畫面模式讓繁忙的劇組導演可以實現多機位監看，無需連接多臺監視器。內帶的TALLY功能可讓導演看清哪路信號，更方便與攝影師溝通，優質的屏幕讓攝影師可輕松檢查所有機位是否準確對焦并確保顏色一致。此外，還能選擇光纖連接實現遠距離Ultra HD監看。
后期調色制作
提供更大的創作空間
12G238F擁有電影行業標準的DCI-P3廣色域，色深高達10 bit的液晶面板，呈現完美的色彩表現，為影視后期調色師提供更大的色彩感知和創作空間。
提供更大的創作空間
12G238F擁有電影行業標準的DCI-P3廣色域，色深高達10 bit的液晶面板，呈現完美的色彩表現，為影視后期調色師提供更大的色彩感知和創作空間。
播出控制室
廣電從業人員需要時刻準備好應對各類視頻信號。12G238F配備多個12G-SDI接口向下兼容6G/3G/HD/SD-SDI視頻信號，這樣您再也不用擔心控制室顯示器信號的兼容問題！此外，標準的VESA安裝點可以實現掛壁式安裝。
廣電從業人員需要時刻準備好應對各類視頻信號。12G238F配備多個12G-SDI接口向下兼容6G/3G/HD/SD-SDI視頻信號，這樣您再也不用擔心控制室顯示器信號的兼容問題！此外，標準的VESA安裝點可以實現掛壁式安裝。
參數對比
主要特征:
* 23.8英寸3840x2160超高清大屏
* 全金屬機身設計，堅固耐用
* 靈活直觀的按鍵操作，簡單易上手
* 多種畫面模式（四畫面、雙畫面、三畫面）
* 支持廣播電視和電影標準的寬廣色域，滿足攝影師對色彩的不同需求
* SDR與HDR圖像對比功能
* 波形圖、矢量圖、RGB直方圖、亮度直方圖、輔助對焦、斑馬紋、中心標記等功能，能幫助準確對焦和曝光，適用于前期拍攝、后期制作以及顏色校準
* 多種接口，滿足不同需求: 4*12G-SDI輸入及輸出，2*HDMI2.0輸入，RS422輸入&輸出, GPI，Type-C, USB, SFP等
* 支持前置TALLY (紅、黃、綠）
* 耳機立體聲輸出方便監聽
* VESA標準安裝點支持掛壁安裝
面板特性
| 型號 | 12G238F |
| 屏幕尺寸 | 23.8" IPS |
| 色深 | 10Bit(1.07B) |
| 分辨率 | 3840×2160 pixels |
| 點距 | 0.1369(W) x 0.1369(V) mm |
| 屏幕比例 | 16:9/4:3 |
| 亮度 | 540cd/m² |
| 對比度 | 1200:1 |
| 背光源 | LED |
| 可視角度 | 89°/89°(L/R) 89°/89°(U/D) |
輸入
| 4 X 12G-SDI | 12G-SDI (支持8K輸入) |
| 2 X HDMI 2.0 | HDMI (支持4K) |
| 1 X RS422 | RS422 |
| 1 X GPI | GPI |
| 1 X USB | USB (升級、LUT導入) |
| 1 X LAN | 以太網口 |
| 1 X Type-C | Tpye-C (兼容雷劈3) |
| 1 X SFP | SFP 光纖模塊 (選配) |
輸出
| 4 X 12G-SDI | 12G-SDI (支持4K) |
| 1 X RS422 | RS422 |
音頻
| 音頻輸出 | 耳機孔、揚聲器 |
SDI支持格式
| SMPTE-425M-A/B | 1080p (50/59.94/60) |
| SMPTE-274M | 1080p (23.98/24/25/29.97/30p/psf) |
| SMPTE-296M | 720p(60/59.94/50) |
| SMPTE ST 2036-1:2009 | 3840×2160(23.98/24/25/29.97/30/50/59.94/60p) |
| SMPTE ST 2048-2:2011 | 2048x1080(23, 98/24/25/29.97/30p/psf, 47.95/48/50/59.94/60p) |
| SMPTE ST 2081 | 3840x2160 (30/25/24p) |
| SMPTE ST 2082 | 3840x2160 (60/50/30/25/24p) |
HDMI支持格式
| 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 1080i (60 / 59.94 / 50) |
| 720p (60 / 59.94 / 50) |
其他規格
| 電壓輸入 | AC 100V~240V |
| 功耗 | ≤90W |
| 工作溫度 | -10°C~55°C |
| 儲存溫度 | -20°C~60°C |
| 單機尺寸 | 571.7L×414.85H×160D (mm) (含底座) |
| 單機重量 | 8.2kg（含底座） |
| 裝箱數量 | |
| 外箱尺寸 | |
| 毛重 |
功能
| * 內置多款攝像機灰片log轉Rec709 |
| * 用戶自定義3DLUT上載 |
| * 支持GPI控制 |
| * 支持動態IMD，支持TSL 3.1/4.0和IMAGE VIDEO協議 |
| * 支持前置TALLY |
| * 16路音頻解嵌音柱顯示 |
| * 直方圖 |
| * HDR |
| * 色彩預設模式 (T.709, BT.2020 , DCI-P3, PQ_DCI-P3, PQ_BT.2100, HLG_BT.2100) |
| * 伽馬-EOTF (Gamma2.0, Gamma2.2, Gamma2.4, Gamma2.6, SMPTE ST 2084(PQ), ITU-R BT.2100(HLG), S-Log3, Canon Log) |
| * PQ選項 (PQ-300, PQ-500, PQ-1000) |
| * 時間碼 |
| * 色彩增益 (紅、綠、藍) |
| * 色彩偏置 (紅、綠、藍) |
| * 欠掃描、過掃描 |
| * EETF |
| * 中心標記 |
| * 安全框(80%、85%、88%、90%、93%) |
| * 畫幅標記 (16:9, 15:9, 14:9, 13:9, 4:3, 2.35:1, 1.85:1) |
| *波形圖 (亮度波形、分量波形、RGB波形、RGB疊加波形 ) |
| * 色域警告 |
| * 伽馬 (ITU-R BT.709、SMPTE-C、EBU、DCI-P3、ITU-R BT.2020) |
| * 交叉影線 |

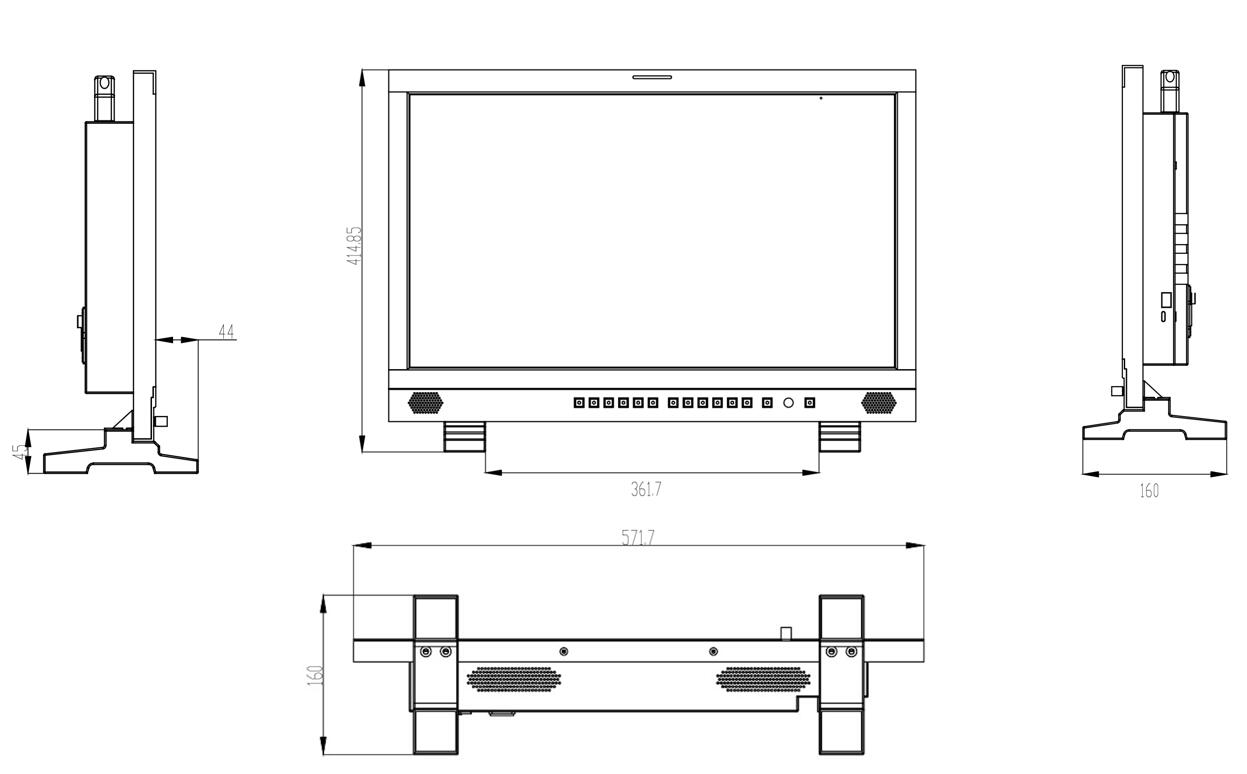

Dimensions (Unit: mm)
多種類型攝像機拍攝解決方案
12G238F搭載12G-SDI技術支持單鏈路，雙鏈路，四鏈路輸入，這意味著您可以使用單輸入或聯合輸入來構成 4K 視頻輸入信號。根據視頻捕獲環境的使用和配置，為多種類型攝像機連接到監視器提供全方位工作流程。
12G238F搭載12G-SDI技術支持單鏈路，雙鏈路，四鏈路輸入，這意味著您可以使用單輸入或聯合輸入來構成 4K 視頻輸入信號。根據視頻捕獲環境的使用和配置，為多種類型攝像機連接到監視器提供全方位工作流程。
超高清直播
感受身臨其境般的視聽體驗
4路12G-SDI讓12G238F可輕松支持8K的信號輸入，配上UHD3840x2160的大屏幕，帶來前所未有的流暢度和無與倫比的畫質，讓您感受身臨其境般的視聽體驗！適合各種大型現場直播。
感受身臨其境般的視聽體驗
4路12G-SDI讓12G238F可輕松支持8K的信號輸入，配上UHD3840x2160的大屏幕，帶來前所未有的流暢度和無與倫比的畫質，讓您感受身臨其境般的視聽體驗！適合各種大型現場直播。
影視劇組多機位監看利器
12G238F的多畫面模式讓繁忙的劇組導演可以實現多機位監看，無需連接多臺監視器。內帶的TALLY功能可讓導演看清哪路信號，更方便與攝影師溝通，優質的屏幕讓攝影師可輕松檢查所有機位是否準確對焦并確保顏色一致。此外，還能選擇光纖連接實現遠距離Ultra HD監看。
12G238F的多畫面模式讓繁忙的劇組導演可以實現多機位監看，無需連接多臺監視器。內帶的TALLY功能可讓導演看清哪路信號，更方便與攝影師溝通，優質的屏幕讓攝影師可輕松檢查所有機位是否準確對焦并確保顏色一致。此外，還能選擇光纖連接實現遠距離Ultra HD監看。
后期調色制作
提供更大的創作空間
12G238F擁有電影行業標準的DCI-P3廣色域，色深高達10 bit的液晶面板，呈現完美的色彩表現，為影視后期調色師提供更大的色彩感知和創作空間。
提供更大的創作空間
12G238F擁有電影行業標準的DCI-P3廣色域，色深高達10 bit的液晶面板，呈現完美的色彩表現，為影視后期調色師提供更大的色彩感知和創作空間。
播出控制室
廣電從業人員需要時刻準備好應對各類視頻信號。12G238F配備多個12G-SDI接口向下兼容6G/3G/HD/SD-SDI視頻信號，這樣您再也不用擔心控制室顯示器信號的兼容問題！此外，標準的VESA安裝點可以實現掛壁式安裝。
廣電從業人員需要時刻準備好應對各類視頻信號。12G238F配備多個12G-SDI接口向下兼容6G/3G/HD/SD-SDI視頻信號，這樣您再也不用擔心控制室顯示器信號的兼容問題！此外，標準的VESA安裝點可以實現掛壁式安裝。
