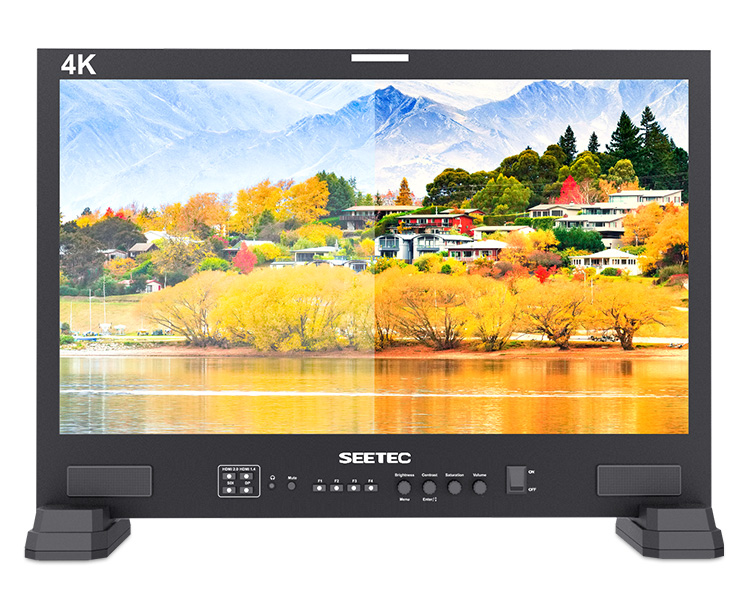

SEETEC 21.5" 3D LUT廣播級演播室監視器3G-SDI 4K HDMI IPS全高清1920x1080 LUT215
型號：LUT215
簡介
屏幕尺寸：21.5" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 250cd/m2
輸入
3G-SDI、 HDMI2.0、 HDMI1.4、 RS485、 GPI、 DP (DisplayPort)、 USB
輸出
3G-SDI、 RS485、 耳機孔、 揚聲器

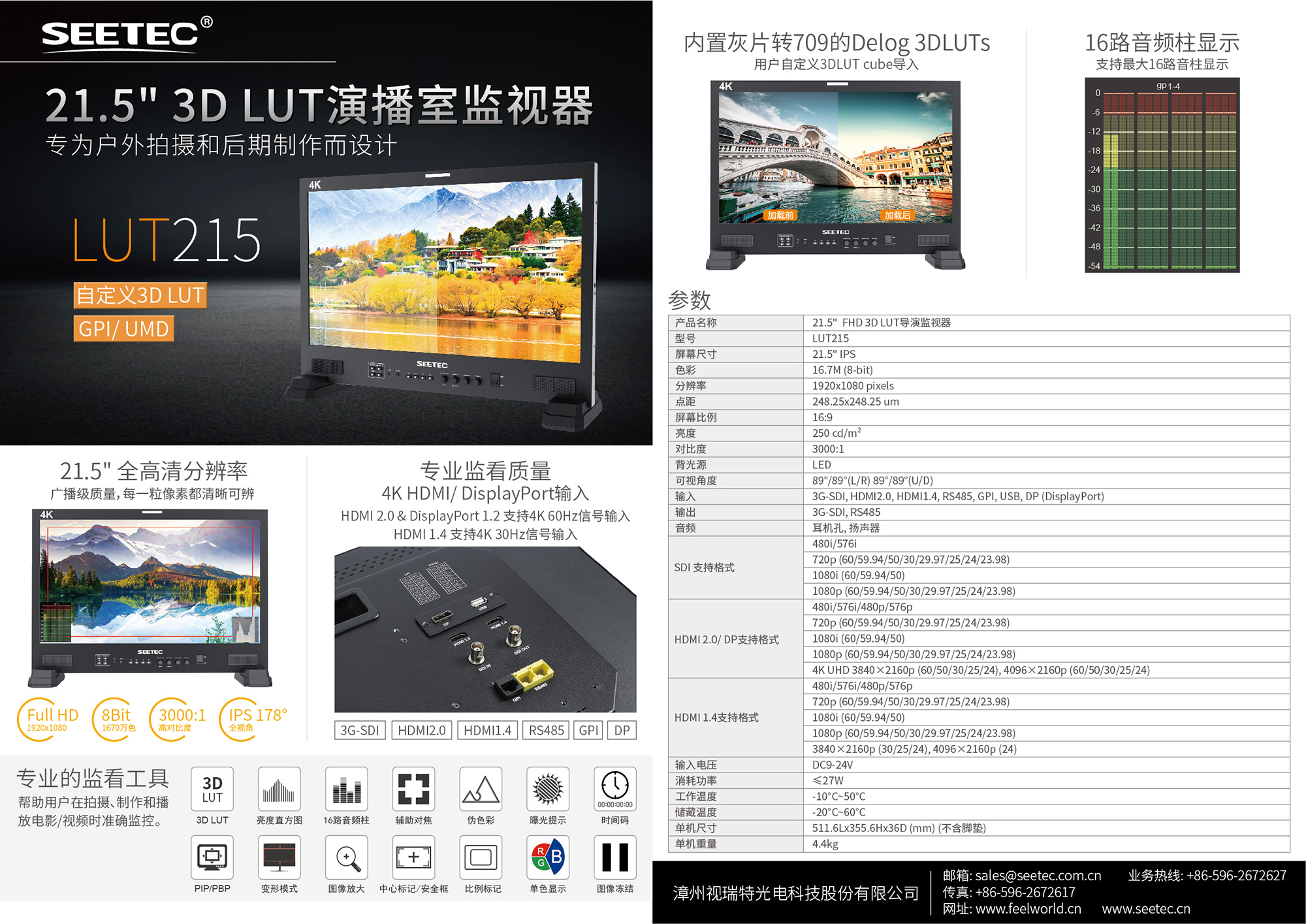

DM
Shop/2019/12/LUT215-DM-01.jpg
下載
正在提交中....
聯系我們
概覽
特征
參數
視頻
應用
附件
SEETEC LUT215可為您呈現高達4K HDMI 2160p60的原生影像。它有著金屬機身設計，內置控制面板，并配備3D LUT、直方圖、16路音頻顯示、峰值對焦、偽色彩、過曝、時間碼、PIP/PBP,、變形模式、圖像放大、中心標記、安全框、比例標記、單色顯示、Gamma調整等精彩功能，均可通過前面板或GPI實現控制！
廣播級質量，每一粒像素都清晰可辨

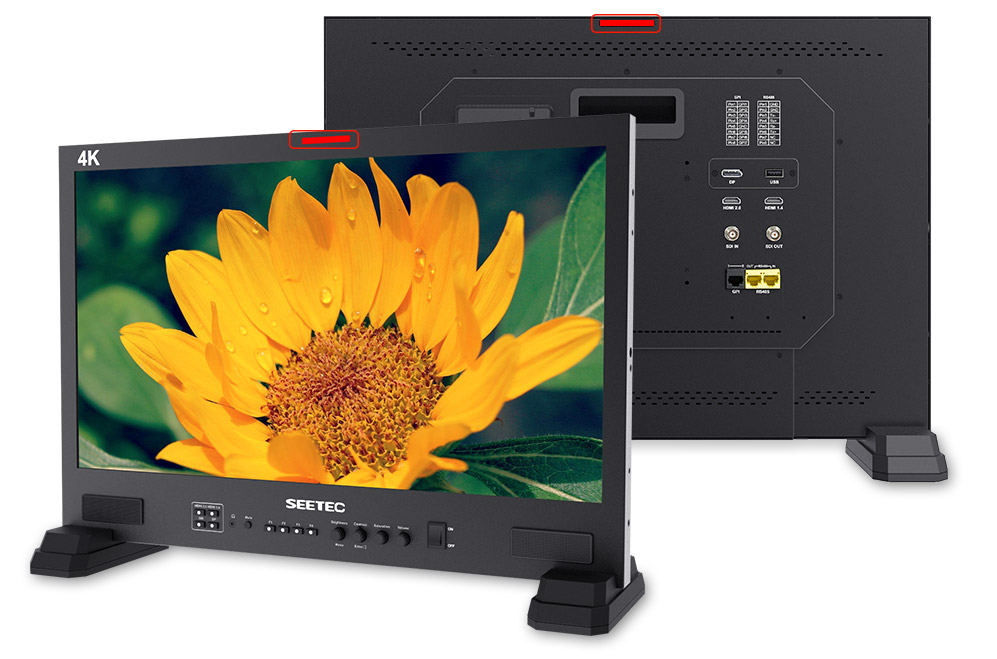

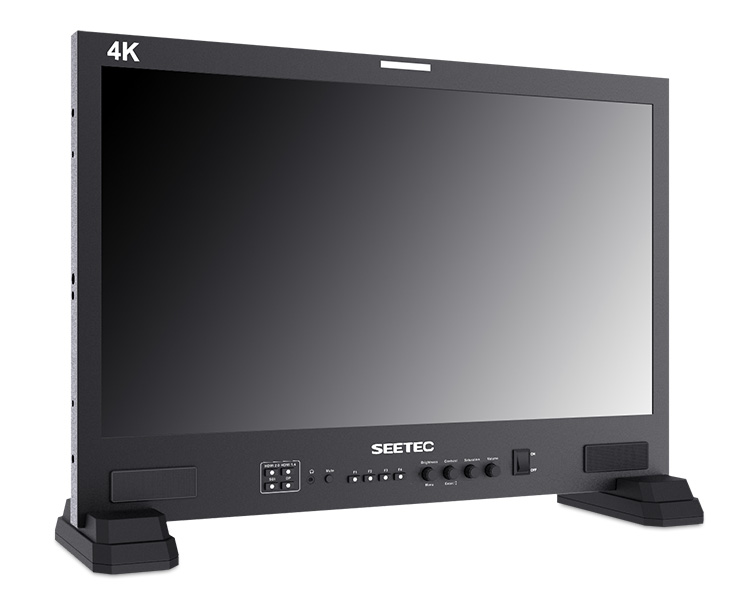

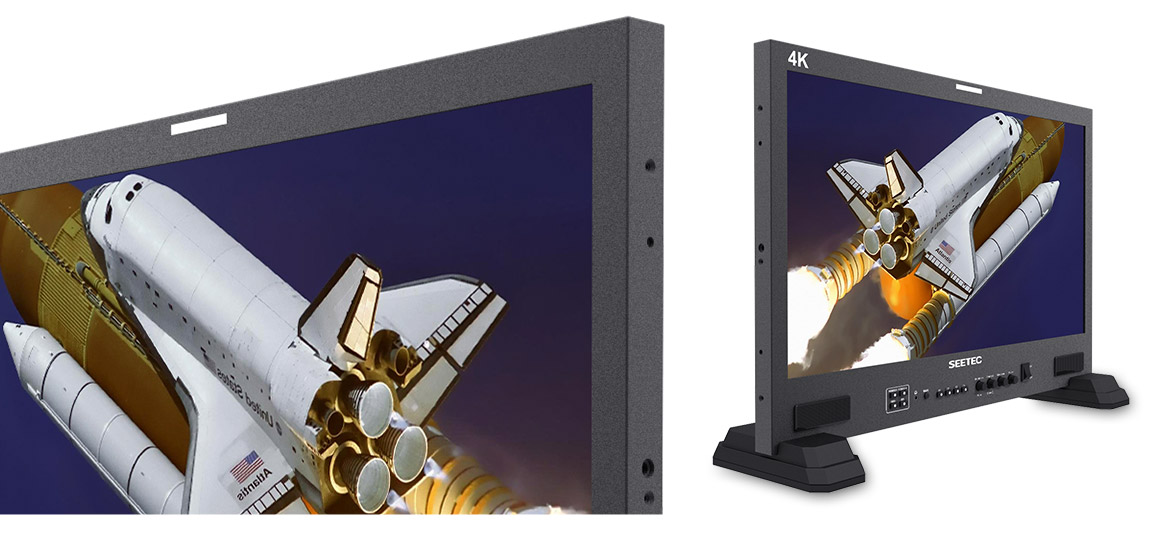

SEETEC LUT215配備了一個21.5英寸IPS LCD面板，屏幕分辨率為1920 x 1080，對比度為3000:1，背光亮度為250cd/m²。攝影畫面真實呈現，讓后期編輯與制作更加準確。它在水平和垂直方向上都具有178°寬視角，減少由視角引起的顏色變化，確保了輕松觀看。
采用Rec.709色彩標準
SEETEC采用各專業領域信賴的Rec.709高清色彩標準，使用專業調色技術運用算法，配合專業儀器出廠校準，準確還原影片中的色彩，不失真不偏色，顯示真實的影像，讓您的拍攝如虎添翼。
SEETEC監視器支持符合ITU標準與HD視頻Rec.709規范一致的色彩空間，先進的圖像處理技術，讓圖像清晰呈現，使色彩過度極其自然，保證準確的色彩還原，重現拍攝實物的自然本色，使用戶能夠準確地評估各種輸入視頻信號質量。

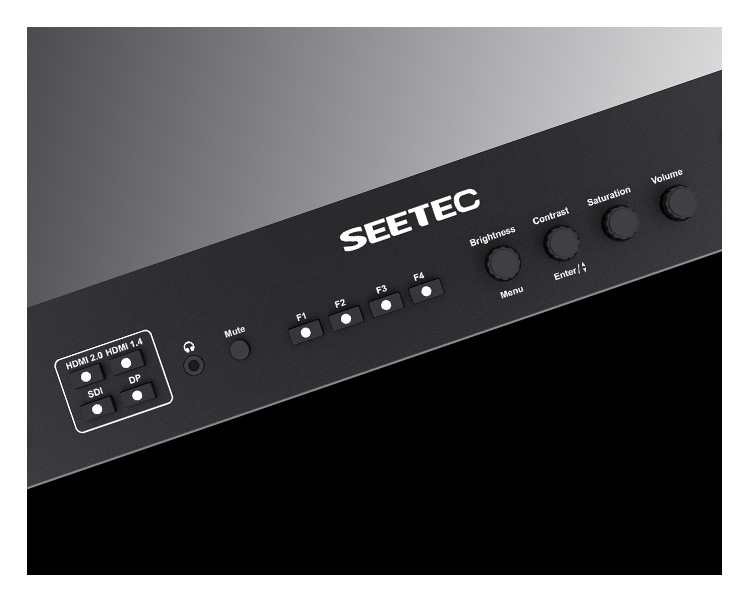

當您忙碌于拍攝現場時，需要的是能輕松地控制設備，LUT215能滿足您的需求。它能夠一鍵式信號源切換，自定義快捷鍵功能，快速調節亮度、對比度、飽和度、音量，能讓您在拍攝過程中游刃有余。而且按鍵特帶夜燈發光技術，讓您知道當前輸入的信號和使用的快捷鍵。

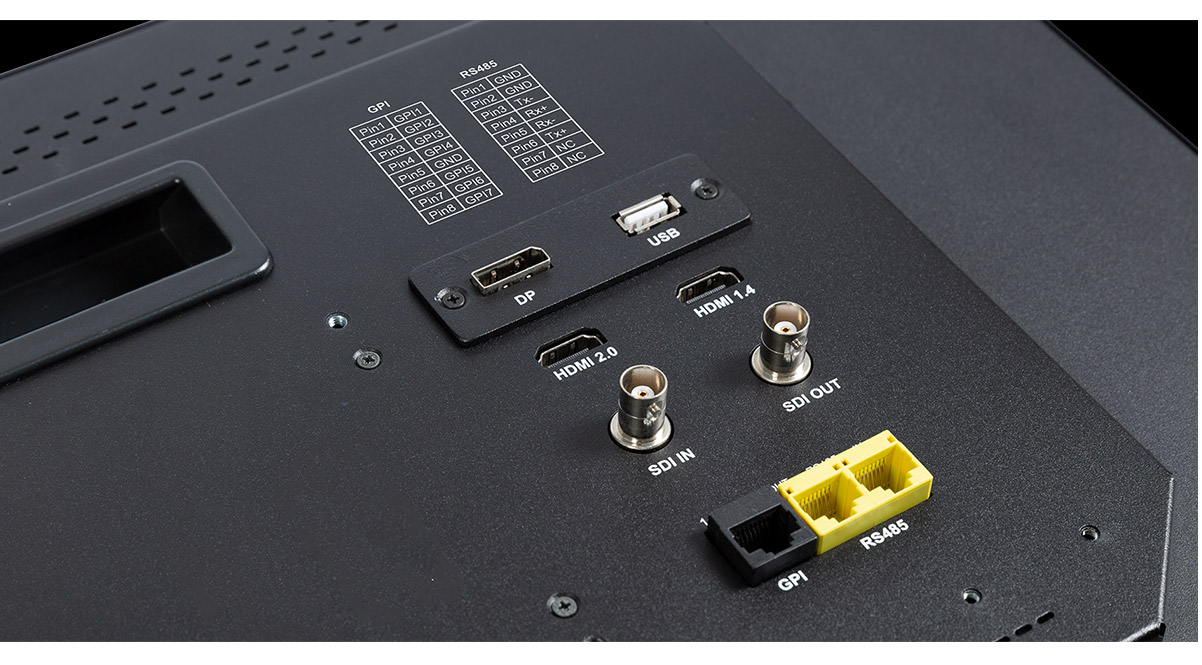

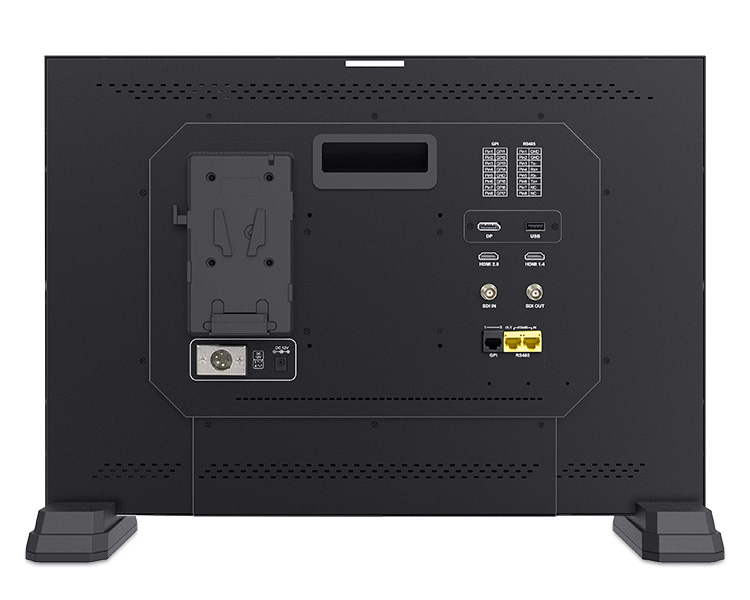

SEETEC LUT215一款應用廣泛的高品質監視器，從廣電機構到移動式現場制作，甚至是電影外景拍攝制作都能勝任！配備了3G-SDI、HDMI2.0、HDMI1.4、RS485、GPI和DP接口，適用于不同信號格式傳輸。
HDMI 2.0 & DisplayPort 1.2 支持4K 60Hz信號輸入。
HDMI 1.4 支持4K 30Hz信號輸入。
用戶自定義3DLUT cube導入
監視器內置多款攝像機De-log 3DLUTs，包括C-log standard、C-log full、S-log2、S-log3及BMD-4Klog的3DLUT查找表，將log灰片模式專為標準709監看。
此外，支持用戶自定義3DLUT cube文件（17x17x17、33x33x33、65x65x65）通過USB口上載到監視器，用于現場或后期調色監看。用戶最多可保存16個3D LUT查找表。

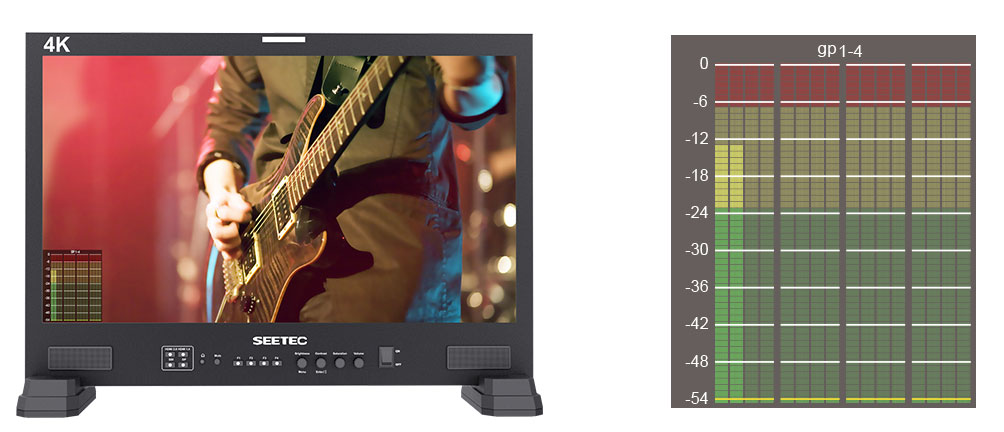

監視器可以解嵌來自SDI和HDMI的音頻，您可任選2路音頻通過揚聲器或3.5mm口輸出。 在SDI音頻下，支持最大16路音柱顯示，您可以選擇僅顯示2/4/8個通道或者完整的16個通道。在HDMI音頻下，僅支持2路音柱顯示。

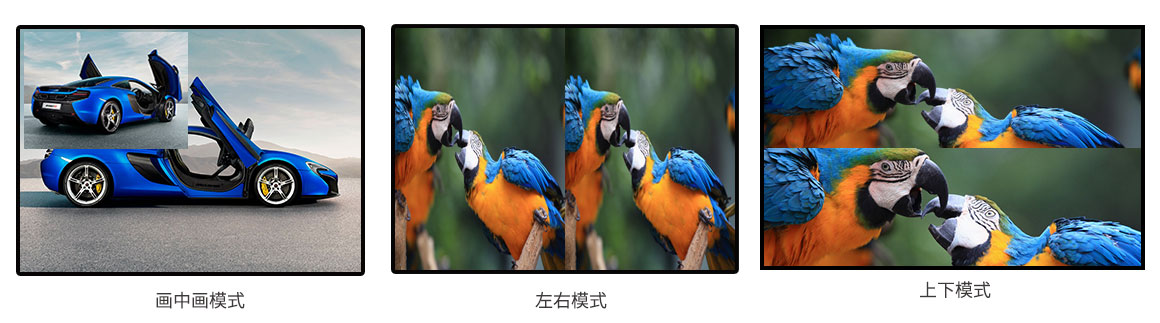

畫中畫/畫外畫模式
多視窗模式功能可兩路信號同時監看，可以是不同的格式、分辨率、幀速率、甚至是不同的輸入類型同時顯示進行對比。并且可以同時顯示同一種加載LUT后的效果。您可調整畫中畫的尺寸、水平和垂直位置，也可以將畫面進行旋轉。
基于TSL 3.1/4.0和Image Video協議

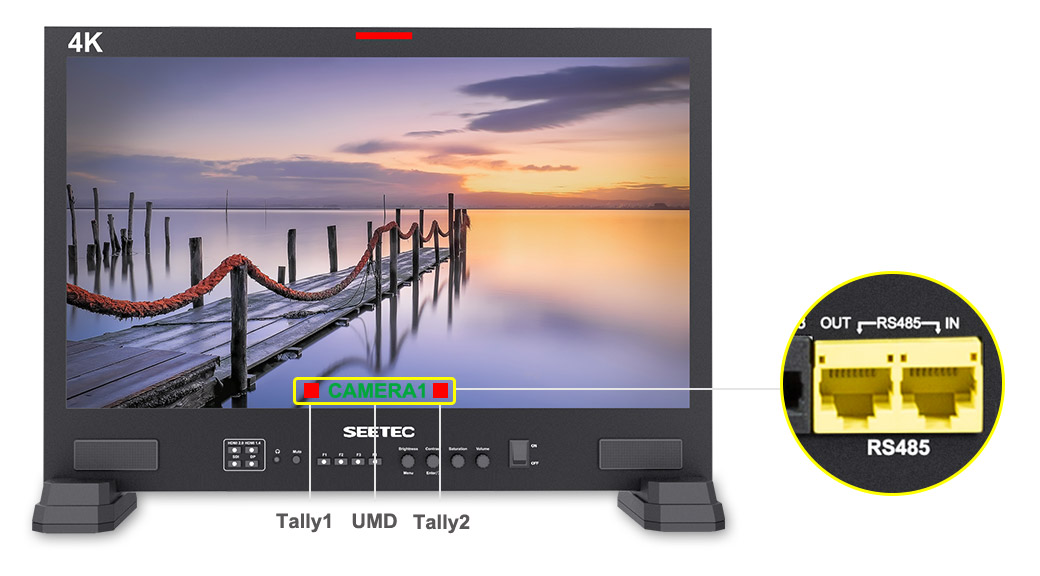

LUT215支持TSL3.1/4.0和Image Video協議下的UMD動態源名和Text-TALLY顯示，支持TSL地址0-126可選，最多顯示16個字符，讓節目制作人一目了然地明白現在切換的是哪路信號來源。動態源名UMD信號接口支持RS485輸入/輸出。
GPI控制紅Tally、綠Tally，不僅可以提示攝像師已進入錄制狀態，同時，更能體會到電視拍攝準專業技術帶給您創作中的方便性。
在所需任意地點進行監看！
LUT215監視器具有雙供電系統：適配器供電或者鋰電池供電。采用適配器供電，可通過12V DC電源或者卡儂頭電源接口進行供電； 鋰電池供電可通過索尼V型電池扣板（標配），松下安東電池扣板（選配）進行供電。因此可為您提供極大的靈活性，無論是外景還是演播室制作都能使用。
滿足劇組高效監看

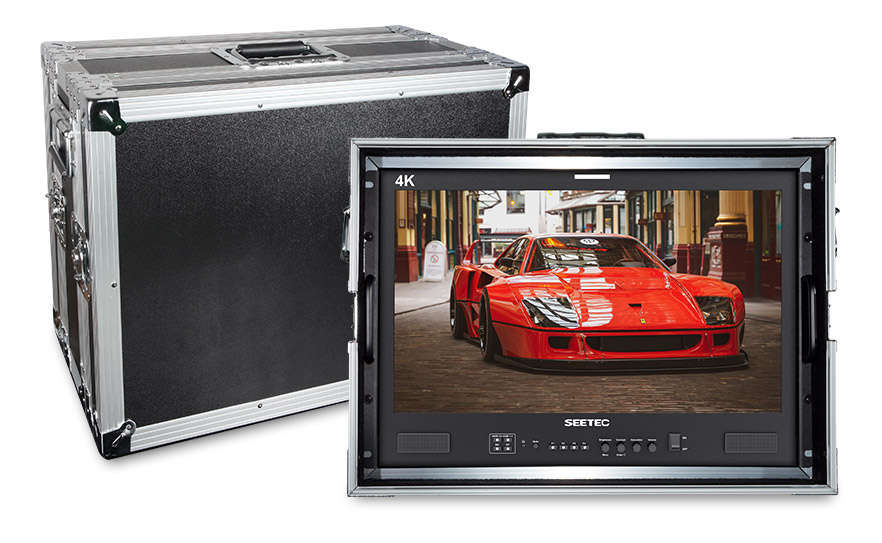

可選裝配便攜式鋁箱，能有效保護監視器并便于運輸攜帶，從而適用于苛刻的外景拍攝環境。SEETEC LUT215根據現場監看的使用習慣，可選鋁箱，前后蓋可以快速打開安裝，節約準備影視器材的時間，無論開工或收工，可迅速使監視器進入工作和整備狀態。

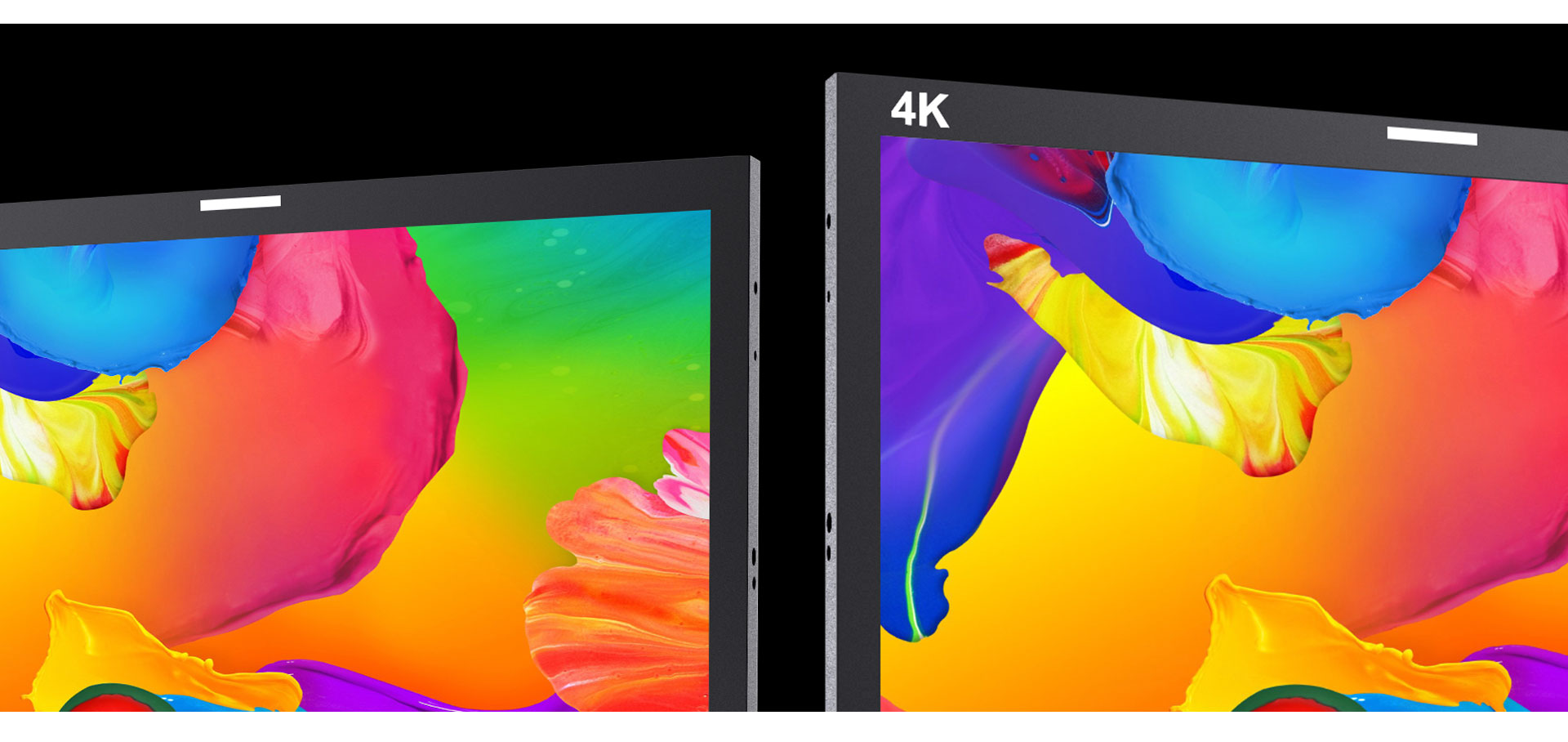

金屬，這是一種讓產品格調瞬間飆升的材料！鋁合金機身不僅為整臺監視器帶來更加高端的質感和品位，而且強大的散熱性能，有效解決監視器因長時間使用帶來的機身過熱問題，延長了監視器的壽命。
*內置多款攝像機灰片log轉Rec709
*用戶自定義3DLUT上載（最多可存儲16個）
*支持GPI控制
*支持動態IMD，支持TSL 3.1/4.0和IMAGE VIDEO協議
*16路音頻解嵌音柱顯示
*亮度直方圖
*輔助對焦 (紅，綠，藍3色對焦顏色可選)
*偽色彩
*過曝 (過曝值可調)
*時間碼 (LTC & VITC)
*畫中畫 (水平&垂直位置可調)
*過掃描
*變形模式 (1.3X, 2.0X, 2.0X MAG, 自定義調整: 1.20X~2.00X)
*自定義放大 (0~100)
*點對點
*中心標記
*安全框 (80%, 85%, 90%, 93%, 96%)
*比例標記 (4:3, 13:9, 14:9, 15:9, 16:9, 1.85:1, 2.35:1, 1:1)
*標記顏色 (紅, 綠, 藍, 黑, 白)
*顯示比例 (自動, 4:3, 16:9, 全屏幕)
*單色顯示 (黑白, 紅, 綠, 藍)
*圖像凍結
*畫面旋轉 (90°, 180°, 270°, 水平鏡像, 垂直鏡像)
*Gamma可調 (1.8, 2, 2.2, 2.4, 2.6, SRGB, ITUBT.1886)
*自定義色溫調整
用戶自定義3DLUT cube導入
監視器內置多款攝像機De-log 3DLUTs，包括C-log standard、C-log full、S-log2、S-log3及BMD-4Klog的3DLUT查找表，將log灰片模式專為標準709監看。
此外，支持用戶自定義3DLUT cube文件（17x17x17、33x33x33、65x65x65）通過USB口上載到監視器，用于現場或后期調色監看。用戶最多可保存16個3D LUT查找表。
GPI控制
GPI設置選項：紅Tally、綠Tally、HDMI2.0、HDMI1.4、SDI、DP、中心標記、安全框、比例標記、單色顯示、圖像凍結、ZoomNx開關、偽色彩、輔助對焦、過曝、直方圖、音頻柱、時間碼
動/靜態UMD
通過動態源名服務器把信號名稱(如CCTV等)加嵌入SDI信號中，就可在監視器解嵌并標出當前信號是哪個頻道的節目。
用途： 為多頻道轉播車或電視臺內部為播出區、導演區、技術區、燈光區、音響區的監視器提供源名顯示。

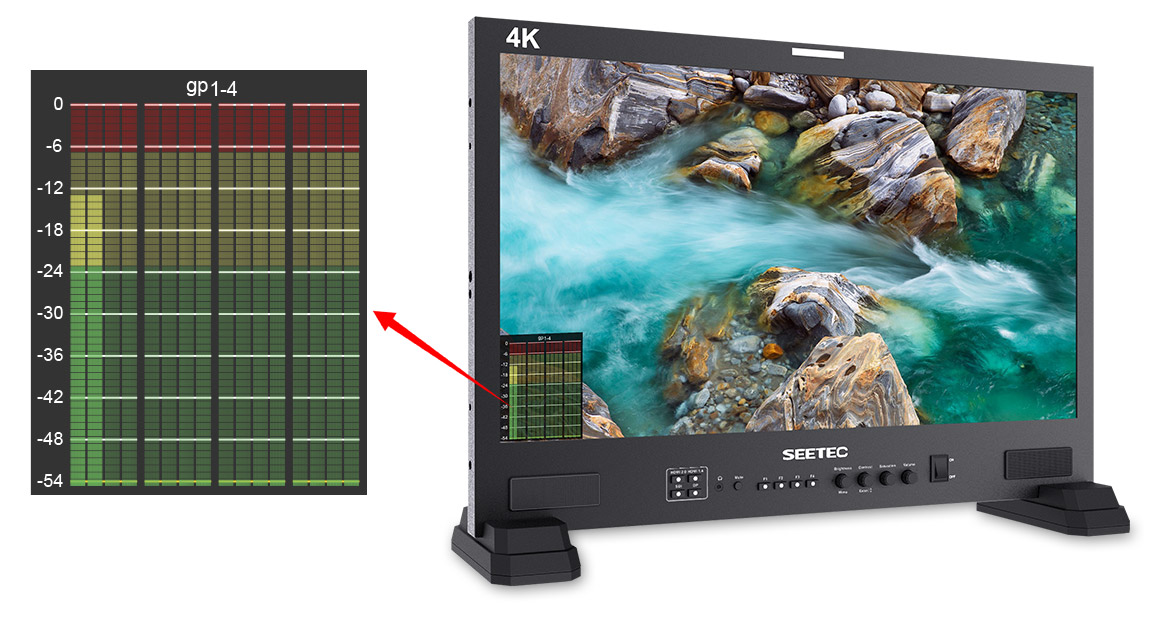

16路音頻柱顯示
監視器可以解嵌來自SDI和HDMI的音頻，您可任選2路音頻通過揚聲器或3.5mm口輸出。 在SDI音頻下，支持最大16路音柱顯示，您可以選擇僅顯示2/4/8個通道或者完整的16個通道。在HDMI音頻下，僅支持2路音柱顯示。
畫中畫/畫外畫模式
多視窗模式功能可兩路信號同時監看，可以是不同的格式、分辨率、幀速率、甚至是不同的輸入類型同時顯示進行對比。并且可以同時顯示同一種加載LUT后的效果。您可調整畫中畫的尺寸、水平和垂直位置，也可以將畫面進行旋轉。
畫面旋轉
畫面旋轉是可以將圖像實現90°、180°、270°、水平鏡像、垂直鏡像模式翻轉。
亮度直方圖
亮度直方圖是用來檢查畫面亮度的量化工具。該功能展示了一張圖像上的亮度分布：沿水平軸的亮度圖（左：暗，右： 亮）而且每一個水平軸上的亮度對應著一個垂直軸上的像素值。
輔助對焦
畫面中銳利的邊緣可以用紅色、綠色、藍色標示出來，便于攝影師清晰的辨認是否聚焦準確，攝影師可根據被攝物體的不同色調選擇聚焦顏色。輔助對焦在攝像機預覽、錄制和回放皆可實時操作，無操作延時。
偽色彩
偽色彩用于協助調節攝像機曝光參數，可以直觀的觀察和計算視頻中的亮度級別，將0-100%亮度值映射為偽色彩，以此來提示攝像師是否需要調節攝像機的曝光參數。
斑馬紋過曝顯示
斑馬紋過曝顯示是將過度曝光部分的圖像區域用動態斜條紋警示出來，提示攝影師是否需要調整攝像機參數，降低曝光值。斑馬紋值可調整。
單色顯示
單色顯示用于輔助調整攝像機色彩設置。在單色顯示模式下，用戶可以切換用紅色、綠色、藍色或者黑白來驅動像素點，在此模式下可以更快更準確的調整畫面的色調飽和度。
圖像放大(4X, 用戶自定義)
圖像放大是將圖像放大為4X高品質特寫，或者您可以自定義左/右/上/下放大（0~100）。

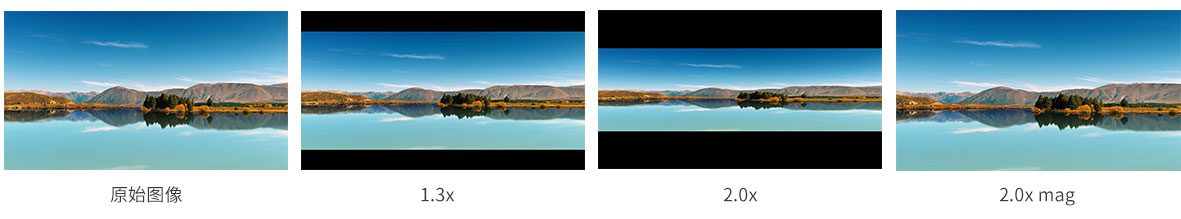

變形模式 (1.3x, 2.0x, 2.0x mag, 用戶自定義)
變形模式是配合寬屏幕電影鏡頭使用，還原真實比例的電影畫面。允許您將拍攝到的圖像擠壓1.3X或2.0X查看，即使你的相機鏡頭沒有變形功能，并且可以放大圖像的中心一個2.0XMAG模式，這樣你就清晰查看拍攝圖像，您還可以自定義調整：1.20X~2.00X進行查看。
點對點
點對點是使攝影師可以1:1的查看原始信號圖像，該功能對于捕捉最佳細節至關重要。

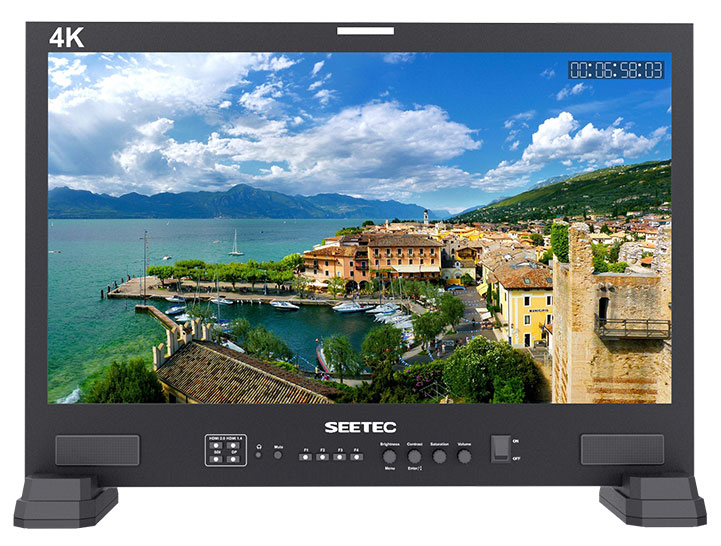

時間碼
顯示SDI信號的VITC或LTC 時間碼。

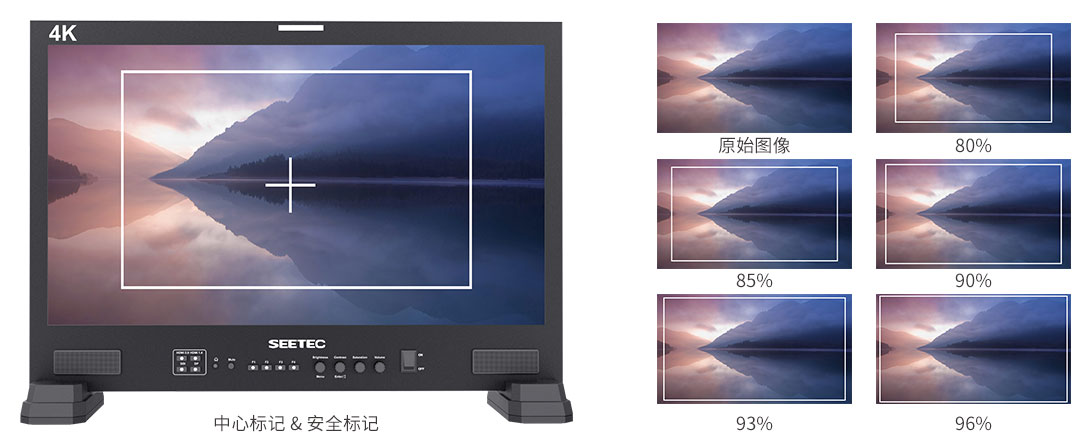

中心標記 & 安全標記
防止播放時掃描溢出，導致不該被切的畫面而被切掉。監視器設有多種畫幅安全框標記( 80%, 85%, 90%, 93%, 96%) 和拍攝標記線和十字中心線。保障穩定可靠的拍攝高效進行，滿足多樣化的后期裁剪需求。用戶可以根據不同拍攝背景色調靈活選擇標記線顏色（紅色, 綠色, 藍色, 黑色, 白色）。
比例標記
設有多種畫幅比例導視框（4:3, 13:9, 14:9, 15:9, 16:9, 1.85:1, 2.35:1, 1:1)；比例標記線有多種顏色可選（紅色、綠色、藍色、白色、黑色）;畫幅消隱區有6種模式可選，由0-6全透明、半透明至全黑,，標記線寬度可根據需要調整（1-7可調）。
| 型號 | LUT215 |
| 屏幕尺寸 | 21.5" IPS |
| 色彩 | 16.7M |
| 分辨率 | 1920×1080 pixels |
| 點距 | 248.25x248.25 um |
| 屏幕比例 | 16:9 |
| 亮度 | 250cd/m² |
| 對比度 | 3000:1 |
| 背光源 | LED |
| 可視角度 | 89°/89°(L/R) 89°/89°(U/D) |
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI2.0 |
| 1 X HDMI | HDMI.4 |
| 1 X RS485 | RS485 |
| 1 X GPI | GPI |
| 1 X DP | DP (DisplayPort) |
| 1 X USB | USB |
| 1 X BNC | 3G-SDI |
| 1 X RS485 | RS485 |
| 音頻輸出 | 耳機孔，內置揚聲器 |
| 480i/576i |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 480i/576i/480p/576p |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840×2160p (60/50/30/25/24) |
| 4096×2160p (60/50/30/25/24) |
| 480i/576i/480p/576p |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840×2160p (30/25/24), 4096×2160p (24) |
| 輸入電壓 | DC9-24V |
| 消耗功率 | ≤27W |
| 工作溫度 | -10°C~50°C |
| 儲藏溫度 | -20°C~60°C |
| 單機尺寸 | 511.6Lx355.6Hx36D (mm) (不含腳墊) |
| 單機重量 | 4.4kg |
| 裝箱數量 | 2 |
| 外箱尺寸 | 625*288*520(mm) |
| 毛重 | 13kgs |
| *內置多款攝像機灰片log轉Rec709 |
| *用戶自定義3DLUT上載（最多可存儲16個） |
| *支持GPI控制 |
| *支持動態IMD，支持TSL 3.1/4.0和IMAGE VIDEO協議 |
| *支持OSD TALLY和LED TALLY |
| *16路音頻解嵌音柱顯示 |
| *直方圖 |
| *輔助對焦 (紅，綠，藍3色對焦顏色可選) |
| *偽色彩 |
| *過曝 (過曝值可調) |
| *時間碼 (LTC & VITC) |
| *畫中畫 (水平&垂直位置可調) |
| *過掃描 |
| *變形模式 (1.3X, 2.0X, 2.0X MAG, 自定義調整: 1.20X~2.00X) |
| *自定義放大 (0~100) |
| *點對點 |
| *中心標記 |
| *安全框 (80%, 85%, 90%, 93%, 96%) |
| *比例標記 (4:3, 13:9, 14:9, 15:9, 16:9, 1.85:1, 2.35:1, 1:1) |
| *標記顏色 (紅, 綠, 藍, 黑, 白) |
| *顯示比例 (自動, 4:3, 16:9, 全屏幕) |
| *單色顯示 (黑白, 紅, 綠, 藍) |
| *圖像凍結 |
| *畫面旋轉 (90°, 180°, 270°, 水平鏡像, 垂直鏡像) |
| *Gamma可調 (1.8, 2, 2.2, 2.4, 2.6, SRGB, ITUBT.1886) |
| *自定義色溫調整 |
為現場直播、廣播及后期制作提供廣播級監看
視瑞特FS215-S4K都是一款廣泛適用的監視器，支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD，它的各項強大功能是用于廣播及后期制作的不二之選！它配備標準的VESA安裝點，因此除了機架式安裝之外，還能實現壁掛式安裝。兼容外接電池、12V DC直流電源及卡儂頭電源，室內或者戶外任何地方都可方便使用！如在現場拍攝，您可使用外接電池，而棚內、轉播車上或后期制作室使用時則可連接到標準電源。
各大播出機構的理想機架式監看方案
在演播室采用多機位攝制時，需同時看到各路攝像機畫面、圖文、鍵及節目畫面。FS215-S4K支持TSL3.1/4.0協議下的UMD動態源名和Text-TALLY顯示，支持TSL地址0-126可選，最多顯示16個字符，讓節目制作人一目了然地明白現在切換的是哪路信號來源。FHD分辨率顯示屏清晰無比，您可輕松檢查所有機位是否準確對焦并確保顏色一致！
纖薄設計，適合狹小空間安裝！
對于空間有限的新聞直播車來說，FS215-S4K是理想選擇。它秉承超薄設計理念，以便安裝在新聞直播車內狹窄的機架上。它還兼容外接電池、DC電源和卡儂頭電源，靈活在任何地點使用。此外，它帶有多種安全框比例，如此貼心的設計能讓您在現場制作時明確畫面的安全區域。
輕巧機身，劇組高效監看
可選裝配便攜式鋁箱，能有效保護監視器并便于運輸攜帶，從而適用于苛刻的外景拍攝環境。視瑞特FS215-S4K根據現場監看的使用習慣，可選鋁箱，前后蓋可以快速打開安裝，節約準備影視器材的時間，無論開工或收工，可迅速使監視器進入工作和整備狀態。
輕松實現精確對焦和完美取景，讓每位工作人員都能看清楚拍攝畫面
視瑞特FS215-S4K峰值對焦指示和畫面縮放等功能全都容納在這一更大的21.5英寸畫面顯示，可以檢查對焦是否準確，攝制人員可以更清楚看到拍攝畫面，提供安全框，為制作人員設計字幕或特技位置提供參照，使它成為現場監看數字電影、廣告和電視節目制作不可或缺的理想利器。
標準配件:
1× 迷你HDMI線
1× V型電池背扣
1× 3A電源適配器
2× 馬蹄腳墊
1× 說明書
可選配件:
1× 鋁箱
