SEETEC 21.5" 3G-SDI 4K HDMI 廣播級導演監視器 IPS 全高清1920x1080 4K215-9HSD-192
型號：4K215-9HSD-192
簡介
屏幕尺寸：21.5" IPS
分辨率： 1920x1080 pixels
屏幕比例：16:9
亮度： 250cd/m2
輸入
3G-SDI、 HDMI、 YPbPr、 DVI、 Video、 Audio(L/R)
輸出
3G-SDI、 HDMI、 YPbPr、 Video、 耳機孔、 揚聲器
DM
Shop/2018/6/DM.jpg
下載
正在提交中....
聯系我們
概覽
特征
參數
視頻
應用
附件
SEETEC專業廣播級液晶監視器，已經廣泛應用于各級電視臺的新聞制作、播出機房和電視轉播車等領域。由于該系列產品是與其它專業設備緊密配套使用，因此，高穩定性、高可靠性和電磁兼容性，是保證整個系統正常運行的重要條件。
穩定性和可靠性
鋁制外殼設計，不僅使產品更加堅固、耐用，也很好地解決了產品的散熱問題。同時，也增強了抗干擾能力。
專業輔助拍攝功能
SEETEC監視器自帶了的豐富功能，非常適合高端廣播級監看工作，如輔助對焦、單色顯示、相機模式、中心標記、框型標記、圖像凍結、圖像翻轉、圖像顯示比例切換、色溫調整等，可以幫助攝影師更好地調焦、取景，更快捷地獲得更清晰的高質量圖像。
SEETEC監視器自帶了的豐富功能，非常適合高端廣播級監看工作，如輔助對焦、單色顯示、相機模式、中心標記、框型標記、圖像凍結、圖像翻轉、圖像顯示比例切換、色溫調整等，可以幫助攝影師更好地調焦、取景，更快捷地獲得更清晰的高質量圖像。

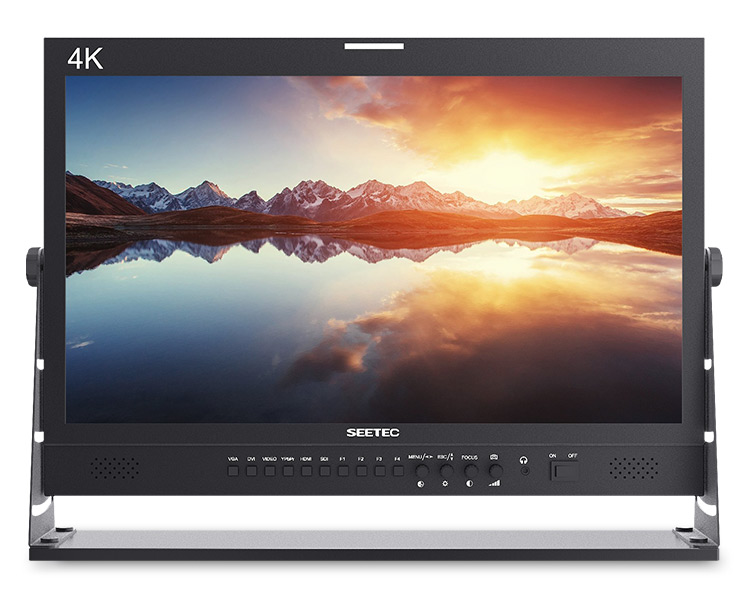

1920X1080全高清液晶面板
SEETEC 4K215-9HSD-192采用21.5英寸IPS廣視角全高清液晶面板，呈現非凡、自然的高清畫面，讓您體驗到無色差絢麗的細節表現和真實的色彩還原能力。
SEETEC 4K215-9HSD-192采用21.5英寸IPS廣視角全高清液晶面板，呈現非凡、自然的高清畫面，讓您體驗到無色差絢麗的細節表現和真實的色彩還原能力。

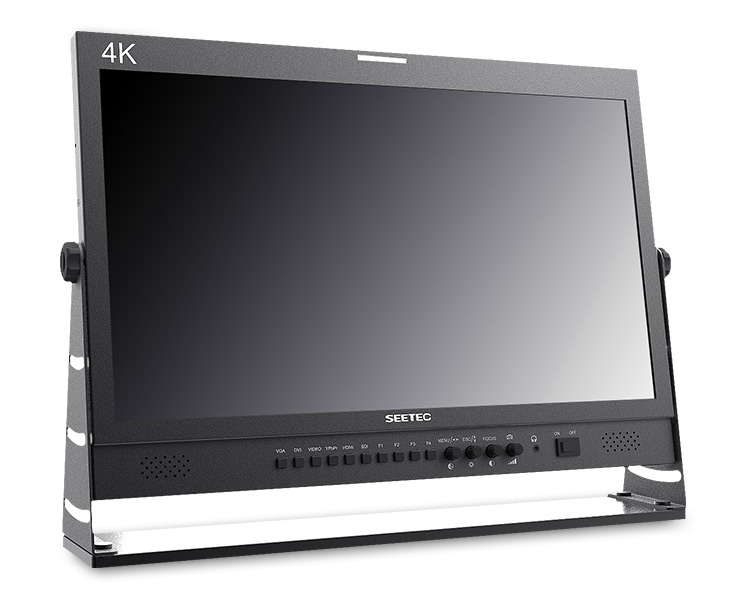

IPS 178° 廣視角
4K215-9HSD-192采用新一代IPS廣視角液晶面板，具有178°超廣視角，以全新視覺技術消除色偏現象，提供比普通面板更寬闊的視野范圍，讓您無論處于何種方位，都可以清楚的欣賞到監視器傳遞的信息，保證色彩的真實性。
4K215-9HSD-192采用新一代IPS廣視角液晶面板，具有178°超廣視角，以全新視覺技術消除色偏現象，提供比普通面板更寬闊的視野范圍，讓您無論處于何種方位，都可以清楚的欣賞到監視器傳遞的信息，保證色彩的真實性。
真實色彩 專業校色
采用Rec.709色彩標準
SEETEC采用各專業領域信賴的Rec.709高清色彩標準，使用專業調色技術運用算法，配合專業儀器出廠校準，準確還原影片中的色彩，不失真不偏色，顯示真實的影像，讓您的拍攝如虎添翼。
采用Rec.709色彩標準
SEETEC采用各專業領域信賴的Rec.709高清色彩標準，使用專業調色技術運用算法，配合專業儀器出廠校準，準確還原影片中的色彩，不失真不偏色，顯示真實的影像，讓您的拍攝如虎添翼。
準確的色彩還原
SEETEC監視器支持符合ITU標準與HD視頻Rec.709規范一致的色彩空間，先進的圖像處理技術，讓圖像清晰呈現，使色彩過度極其自然，保證準確的色彩還原，重現拍攝實物的自然本色，使用戶能夠準確地評估各種輸入視頻信號質量。
SEETEC監視器支持符合ITU標準與HD視頻Rec.709規范一致的色彩空間，先進的圖像處理技術，讓圖像清晰呈現，使色彩過度極其自然，保證準確的色彩還原，重現拍攝實物的自然本色，使用戶能夠準確地評估各種輸入視頻信號質量。

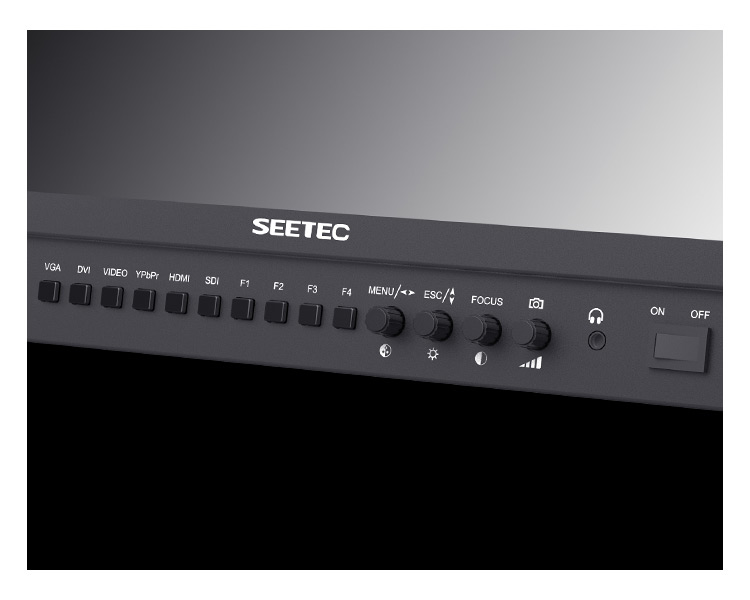

易于操作的功能按鍵
SEETEC 4K215-9HSD-192符合大多數專業的應用要求，面板上配備了4個快捷鍵（F1～F4），您可以根據自身的需求設置快捷鍵功能，如：輔助對焦，點對點，中心標記/框形標記，單色顯示，圖像翻轉等功能。還配備了雙功能、旋鈕式開關讓您享有更方便、更快捷的操作快感。
SEETEC 4K215-9HSD-192符合大多數專業的應用要求，面板上配備了4個快捷鍵（F1～F4），您可以根據自身的需求設置快捷鍵功能，如：輔助對焦，點對點，中心標記/框形標記，單色顯示，圖像翻轉等功能。還配備了雙功能、旋鈕式開關讓您享有更方便、更快捷的操作快感。
專業監看質量

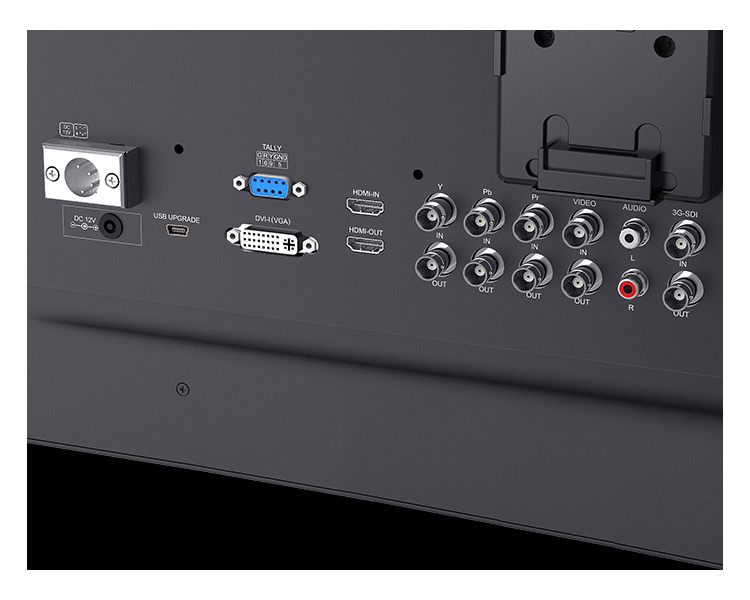

4K215-9HSD-192是一款應用廣泛的高品質監視器，從廣電機構到移動式現場制作，甚至是電影外景拍攝制作都能勝任！配備了3G-SDI、HDMI、YPbPr、Video、AudioL/R、DVI接口，多種輸入方式滿足您各種專業顯示方案的需求。
4K215-9HSD-192是一款應用廣泛的高品質監視器，從廣電機構到移動式現場制作，甚至是電影外景拍攝制作都能勝任！配備了3G-SDI、HDMI、YPbPr、Video、AudioL/R、DVI接口，多種輸入方式滿足您各種專業顯示方案的需求。
3色Tally燈
4K215-9HSD-192監視器配備全高清LCD屏幕，并支持tally功能，是現場播出工作的理想選擇。不同于簡單的tally指示燈，4K215-9HSD-192D前后均設置了TALLY燈，可以顯示紅色、綠色和黃色指示tally信號，讓您在現場制作期間，總能知曉哪路信號正在記錄或播出，或知道切換臺的預覽輸出上插入的攝像機是哪一臺。Tally信號可通過監視器背面的工業標準并行接口連接控制。
4K215-9HSD-192監視器配備全高清LCD屏幕，并支持tally功能，是現場播出工作的理想選擇。不同于簡單的tally指示燈，4K215-9HSD-192D前后均設置了TALLY燈，可以顯示紅色、綠色和黃色指示tally信號，讓您在現場制作期間，總能知曉哪路信號正在記錄或播出，或知道切換臺的預覽輸出上插入的攝像機是哪一臺。Tally信號可通過監視器背面的工業標準并行接口連接控制。
靈活的供電設計
4K215-9HSD-192監視器具有雙供電系統：適配器供電或者鋰電池供電。采用適配器供電，可通過12V DC電源或者卡儂頭電源接口進行供電；鋰電池供電可通過索尼V型電池扣板（標配），松下安東電池扣板（選配）進行供電。因此可為您提供極大的靈活性，無論是外景還是演播室制作都能使用。
4K215-9HSD-192監視器具有雙供電系統：適配器供電或者鋰電池供電。采用適配器供電，可通過12V DC電源或者卡儂頭電源接口進行供電；鋰電池供電可通過索尼V型電池扣板（標配），松下安東電池扣板（選配）進行供電。因此可為您提供極大的靈活性，無論是外景還是演播室制作都能使用。
兩種安裝方式（可選）
1. IPS廣角屏，全高清1920x1080 超高分辨率，豐富的色彩層次
2. HDMI, 3G-SDI, Ypbpr, Video, Audio(L/R) 輸入和 HDMI, 3G-SDI, Ypbpr, Video 環出
3. 產品特性：
* 峰值輔助對焦 (黑白背景上紅色勾邊）
* 單色顯示 (紅，綠，藍，單色)
* 5D II相機模式
* 點對點
* 中心標記
* 框型標記 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 圖像翻轉(水平，垂直，水平&垂直)
* 圖像凍結
* 全局縮放
* 上下/左右縮放
* 峰值輔助對焦 (黑白背景上紅色勾邊）
* 單色顯示 (紅，綠，藍，單色)
* 5D II相機模式
* 點對點
* 中心標記
* 框型標記 (80%, 85%, 90%, 93%, 96%, 2.35:1)
* 圖像翻轉(水平，垂直，水平&垂直)
* 圖像凍結
* 全局縮放
* 上下/左右縮放
4. 前置3.5mm 耳機孔, 內置揚聲器
5. 3色Tally 指示燈（紅, 綠, 黃）
6. 供電方式：DC 12V和四芯卡儂
輔助對焦
將亮度對比高的輪廓用紅線表示出來，如果輪廓的線越多越明顯，表示攝像機鏡頭在此處聚焦。對于攝影師來說，使用紅邊聚焦功能相比起直接觀察圖像進行聚焦，能更快調整攝像機鏡頭達到聚焦效果。 如果使用變焦鏡頭進行拍攝（攝像機多是變焦鏡頭），建議將被攝物體拉近聚焦，處于焦點以內的物體，將會出現輪廓線，而焦點以外的物體則沒有。
單色顯示
單色顯示畫面用于輔助調整攝像機色彩設置。單色顯示模式下，用戶可以選擇紅色，綠色，藍色和單色來驅動像素點，在此模式下可以更快更準確地調整畫面的色調飽和度。
相機模式
在相機模式下，畫面可全屏顯示。
點對點
使電影制作人通過1:1比例查看輸入圖像源，而無需縮放，點對點對于捕捉畫面最佳細節至關重要。
中心標記，安全框
SEETEC監視器設有多種畫幅比例標記框和十字中心線。該功能主要用于拍攝或編輯添加字幕等工作時，對于構圖的安全提示.保障穩定可靠的拍攝高效進行，滿足多樣化的后期編輯需求 (80%,85%,90%,93%,96%,2.35:1)。
鏡像模式
在鏡像模式下圖像可實現水平，垂直和水平&垂直三種模式翻轉。
面板特性
| 型號 | 4K215-9HSD-192 |
| 屏幕尺寸 | 21.5" IPS |
| 色彩 | 16.7M (8-bit) |
| 分辨率 | 1920×1080 pixels |
| 點距 | 248.25x248.25 um |
| 屏幕比例 | 16:9 |
| 亮度 | 250cd/m² |
| 對比度 | 3000:1 |
| 背光源 | LED |
| 可視角度 | 89°/89°(L/R) 89°/89°(U/D) |
輸入
| 1 X HDMI | HDMI |
| 1 X BNC | 3G-SDI |
| 3 X BNC | YPbPr |
| 1 X DVI-I | DVI-I |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
輸出
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 3 X BNC | YPbPr |
| 1 X BNC | Video |
音頻
| 音頻輸出 | 耳機孔，內置揚聲器 |
SDI 支持格式
| 480i/576i |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| 4K UHD 3840×2160p (30/29.97/25/24/23.98Hz), 4096×2160p (24Hz) |
其他規格
| 輸入電壓 | DC9～24V |
| 消耗功率 | ≤15W |
| 工作溫度 | -10°C~50°C |
| 儲藏溫度 | -20°C~60°C |
| 單機尺寸 | 511.6Lx355.5Hx41.87D mm (不含支架) |
| 單機重量 | 4.65kg (不含支架)/ 6.5kg (含支架) |
功能
| * 峰值輔助對焦 (黑白畫面時,紅色勾邊) |
| * 中心標記 |
| * 框型標記 (80%,85%,90%,93%,96%,2.35:1) |
| * 圖像凍結 |
| * 圖像翻轉 (水平，垂直，水平&垂直) |
| * 相機模式 |
| * 點對點（在4K信號模式下不支持） |
| * 單色顯示 (紅,綠,藍,單色) |
| * 全局縮放（在4K信號模式下不支持） |
| * 上下/左右縮放（在4K信號模式下不支持） |
| * 顯示比例（在4K信號模式下不支持） |
| * Tally 指示燈 |
尺寸圖 (單位: mm)
工作流程
為現場直播、廣播及后期制作提供廣播級監看
視瑞特4K215-9HSD-192都是一款廣泛適用的監視器，支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD，它的各項強大功能是用于廣播及后期制作的不二之選！兼容外接電池、12V DC直流電源及卡儂頭電源，室內或者戶外任何地方都可方便使用！如在現場拍攝，您可使用外接電池，而棚內、轉播車上或后期制作室使用時則可連接到標準電源。
為現場直播、廣播及后期制作提供廣播級監看
視瑞特4K215-9HSD-192都是一款廣泛適用的監視器，支持SD/HD/3G-SDI及4K HDMI 2160p的Ultra HD，它的各項強大功能是用于廣播及后期制作的不二之選！兼容外接電池、12V DC直流電源及卡儂頭電源，室內或者戶外任何地方都可方便使用！如在現場拍攝，您可使用外接電池，而棚內、轉播車上或后期制作室使用時則可連接到標準電源。
現場直播
各大播出機構的理想機架式監看方案
在演播室采用多機位攝制時，需同時看到各路攝像機畫面、圖文、鍵及節目畫面。4K215-9HSD-192前后均設置了TALLY燈，可以顯示紅色、綠色和黃色指示tally信號，讓您在現場制作期間，總能知曉哪路信號正在記錄或播出。FHD分辨率顯示屏清晰無比，您可輕松檢查所有機位是否準確對焦并確保顏色一致！
各大播出機構的理想機架式監看方案
在演播室采用多機位攝制時，需同時看到各路攝像機畫面、圖文、鍵及節目畫面。4K215-9HSD-192前后均設置了TALLY燈，可以顯示紅色、綠色和黃色指示tally信號，讓您在現場制作期間，總能知曉哪路信號正在記錄或播出。FHD分辨率顯示屏清晰無比，您可輕松檢查所有機位是否準確對焦并確保顏色一致！
轉播車
纖薄設計，適合狹小空間安裝！
對于空間有限的新聞直播車來說，4K215-9HSD-192是理想選擇。它秉承超薄設計理念，以便安裝在新聞直播車內狹窄的機架上。它還兼容外接電池、DC電源和卡儂頭電源，靈活在任何地點使用。此外，它帶有多種安全框比例，如此貼心的設計能讓您在現場制作時明確畫面的安全區域。
纖薄設計，適合狹小空間安裝！
對于空間有限的新聞直播車來說，4K215-9HSD-192是理想選擇。它秉承超薄設計理念，以便安裝在新聞直播車內狹窄的機架上。它還兼容外接電池、DC電源和卡儂頭電源，靈活在任何地點使用。此外，它帶有多種安全框比例，如此貼心的設計能讓您在現場制作時明確畫面的安全區域。
可裝入航空箱
輕巧機身，劇組高效監看
可選裝配便攜式鋁箱，能有效保護監視器并便于運輸攜帶，從而適用于苛刻的外景拍攝環境。SEETEC 4K215-9HSD-192根據現場監看的使用習慣，可選鋁箱，前后蓋可以快速打開安裝，節約準備影視器材的時間，無論開工或收工，可迅速使監視器進入工作和整備狀態。
輕巧機身，劇組高效監看
可選裝配便攜式鋁箱，能有效保護監視器并便于運輸攜帶，從而適用于苛刻的外景拍攝環境。SEETEC 4K215-9HSD-192根據現場監看的使用習慣，可選鋁箱，前后蓋可以快速打開安裝，節約準備影視器材的時間，無論開工或收工，可迅速使監視器進入工作和整備狀態。
現場攝制團隊監看
輕松實現精確對焦和完美取景，讓每位工作人員都能看清楚拍攝畫面
SEETEC 4K215-9HSD-192峰值對焦指示和畫面縮放等功能全都容納在這一更大的21.5英寸畫面顯示，可以檢查對焦是否準確，攝制人員可以更清楚看到拍攝畫面，提供安全框，為制作人員設計字幕或特技位置提供參照，使它成為現場監看數字電影、廣告和電視節目制作不可或缺的理想利器。
輕松實現精確對焦和完美取景，讓每位工作人員都能看清楚拍攝畫面
SEETEC 4K215-9HSD-192峰值對焦指示和畫面縮放等功能全都容納在這一更大的21.5英寸畫面顯示，可以檢查對焦是否準確，攝制人員可以更清楚看到拍攝畫面，提供安全框，為制作人員設計字幕或特技位置提供參照，使它成為現場監看數字電影、廣告和電視節目制作不可或缺的理想利器。
標準配件:
1× 迷你HDMI線
1× V型電池背扣
1× 3A電源適配器
1× Tally轉接套件
1× 搖臂支架
1× 說明書
