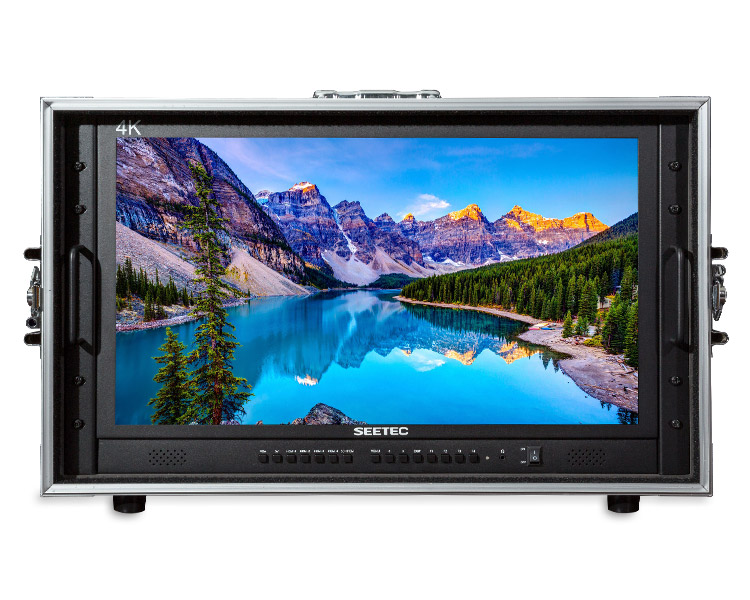

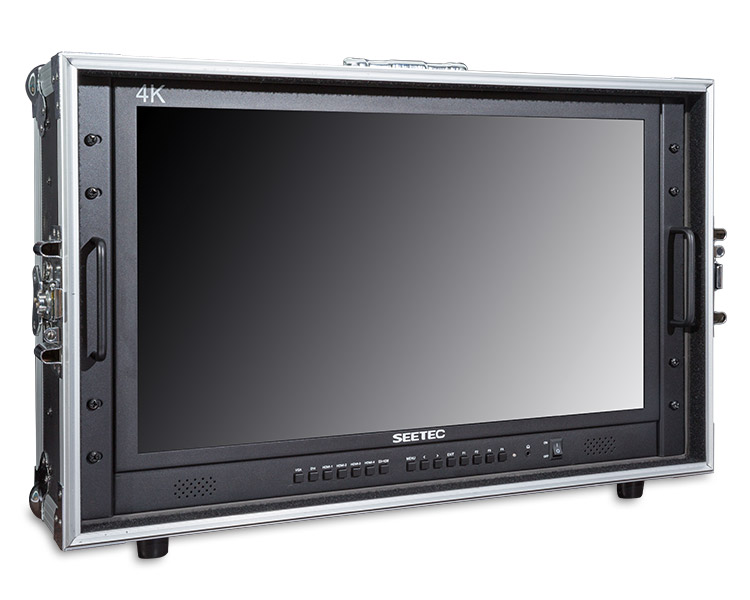

23.8" IPS屏 4K超高清分辨率3840x2160 4畫面分割顯示 廣播級箱載式監視器內置SDI ? HDMI 信號互轉 4K238-9HSD-SCH-CO
型號：4K238-9HSD-SCH-CO
簡介
屏幕尺寸：23.8" IPS
分辨率： 3840×2160 pixels
屏幕比例：16:9
亮度： 310cd/m2
輸入
SDI、 HDMIx4、 DVI、 VGA、 Audio(L/R)
輸出
SDI、 耳機孔、 揚聲器
DM
Shop/2017/9/SEETEC-4K238-9HSD-SCH-CO-DM.pdf
下載
正在提交中....
聯系我們
概覽
特征
參數
視頻
應用
附件
SEETEC專業廣播級液晶監視器，已經廣泛應用于各級電視臺的新聞制作、播出機房和電視轉播車等領域。由于該系列產品是與其它專業設備緊密配套使用，因此，高穩定性、高可靠性和電磁兼容性，是保證整個系統正常運行的重要條件。 金屬外殼設計，不僅使產品更加堅固、耐用，也很好地解決了產品的散熱問題。同時，也增強了抗干擾能力。
更多輔助功能
更專業的功能可幫助用戶在拍攝，制作和播放電影/視頻時進行準確監控。
四畫面分割顯示
SEETEC 新款4K238-9HSD-SCH-CO 是專業的高性價比的四畫面分割監視器支持4路 HDMI輸入同時顯示，創新的4K畫面的極致影院顯示器。

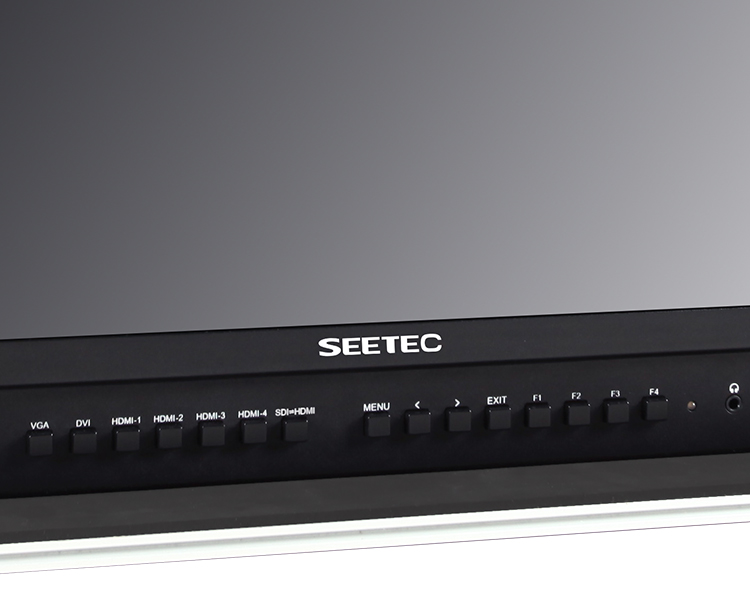

高效OSD菜單控制
您可以快速直接切換信號，以及4個自定義快捷鍵F1-F4，滿足您的工作需要，將最常用功能設置為快捷鍵，如輔助對焦，中心標記，安全框，顯示旋轉等。
豐富的接口
多種輸入方式滿足您各種專業顯示方案的需求。
-
內置SDI ? HDMI 信號互轉
您可以通過視瑞特4K238-9HSD-SCH-CO輕松實現SDI/ HDMI 信號轉換，無需外置的信號轉換器。您只需按SDI ? HDMI鍵切換信號燈顏色，就可以快速實現您所需要的轉換模式。輸入:
1 X HDMI, 1 X SDI輸出:
1 X HDMI, 1 X SDISDI ? HDMI 信號轉換模式:
紅色：HDMI 轉HDMI，SDI 轉 SDI
綠色：SDI 轉 HDMI，HDMI 轉 SDI
黃色：HDMI 轉 SDI，HDMI 轉 HDMI
紅色/綠色交替閃爍： SDI 轉HDMI，SDI 轉 SDI
-

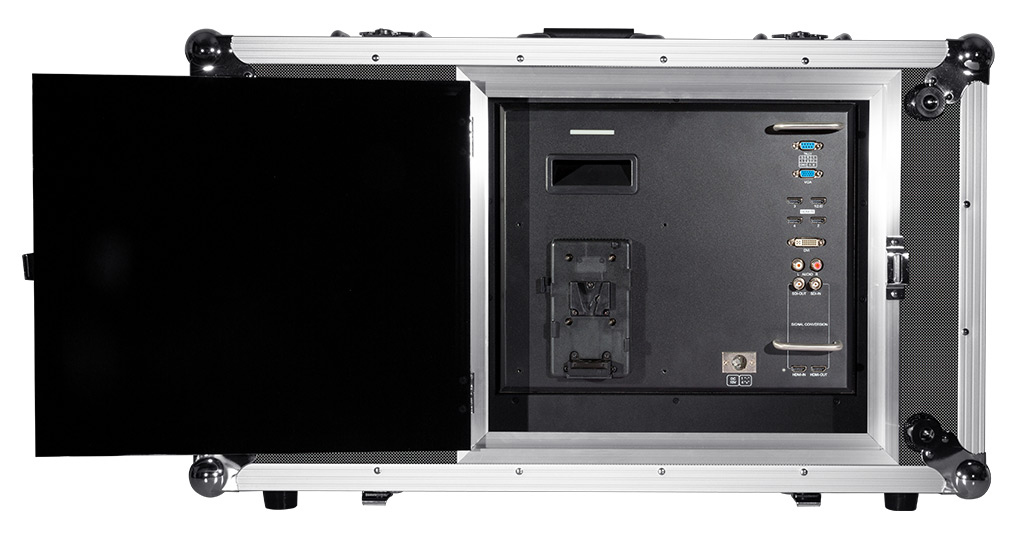

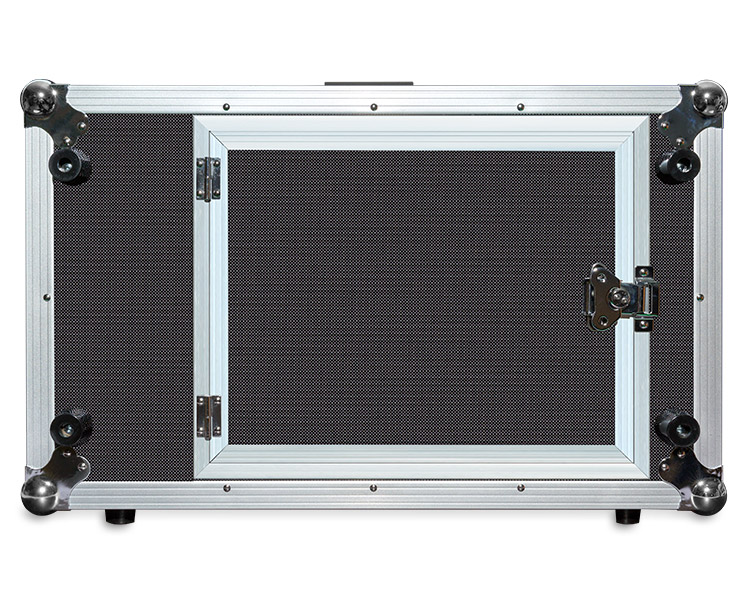

創新設計的便攜式航空鋁箱
為外景拍攝精心設計
-
設計提高效率
時間成本，對于影視劇組而言，十分重要。尤其在頻繁換場的情況下，就顯的尤為突出。4K238-9HSD-SCH-CO根據現場監看的使用習慣，采用簡約化的設計手段，無論開工或收工，可迅速是監視器完全進入工作和整備狀態，而無需進行任何多余的操作流程。
-
新一代遮光罩
新一代可拆卸、加長型遮光罩，讓您在任何環境下，無論室內或者室外都能獲得最理想的觀看效果。
* 畫面分割設置 (1P, 2P LR, 2P TB, 2P PIP, 4P)
* 專業輔助對焦
* 偽色彩
* 變形模式（x1.33、x1.5、x1.8、x2.0）
* 顯示旋轉 (0°, 90°, 180°, 270°)
* 單色顯示 (紅, 綠, 藍, 灰)
* 畫面靜止
* 圖像放大
* 點對點
* 中心標記
* 網絡標記（3x3、6x6、9x9）
* 安全標記 (80%、85%、90%、93%、96%、4:3、2.39:1、2.35:1、1.85:1)
* 線條顏色 (紅, 綠, 藍, 白)
-
四畫面顯示
支持4路4K HDMI，1路3G-SDI，VGA, DVI輸入
雙畫面顯示
雙畫面顯示分為左右（左右畫面比例4檔可調）、上下和畫中畫三種畫面顯示模式，可滿足您不同的畫面顯示需求。
畫面交換
在雙畫面和四畫面模式下，可以通過此功能互換畫面。
輔助對焦
將亮度對比高的輪廓用白線表示出來，如果輪廓的線越多越明顯，表示攝像機鏡頭在此處聚焦。對于攝影師來說，使用白邊聚焦功能相比起直接觀察圖像進行聚焦，能更快調整攝像機鏡頭達到聚焦效果。如果使用變焦鏡頭進行拍攝（攝像機多是變焦鏡頭），建議將被攝物體拉近聚焦，處于焦點以內的物體，將會出現輪廓線，而焦點以外的物體則沒有。
單色顯示
單色顯示用于輔助調整攝像機色彩設置。在單色顯示模式下，用戶可以切換用紅色、綠色、藍色或者單色來驅動像素點，在此模式下可以更快更準確的調整畫面的色調飽和度。
點對點
點對點是使攝影師可以1:1的查看原始信號圖像，該功能對于捕捉最佳細節至關重要。
中心標記 & 安全框
防止播放時掃描溢出，導致不該被切的畫面而被切掉。設有多種畫幅安全框標記(80%, 85%, 90%, 93%, 96%, 2.35:1) 和拍攝標記線和十字中心線。保障穩定可靠的拍攝高效進行，滿足多樣化的后期裁剪需求。用戶可以根據不同拍攝背景色調靈活選擇標記線顏色（紅色, 綠色, 藍色, 白色）
顯示旋轉
顯示旋轉是在單畫面下可以實現90°、180°、270°三種模式翻轉。
| 型號 | 4K238-9HSD-SCH-CO |
| 屏幕尺寸 | 23.8" IPS |
| 色彩 | 1.07 Billion colors |
| 分辨率 | 3840×2160 pixels |
| 點距 | 0.13725×0.13725 mm |
| 屏幕比例 | 16:9 |
| 亮度 | 310cd/m² |
| 對比度 | 1000:1 |
| 背光源 | LED |
| 可視角度 | 178°(H) / 178°(V) |
| 4 X HDMI | HDMI (HDMI2.0x1 支持4K 60HZ; HDMI1.4x3 支持4K 30HZ) |
| 1 X DVI | DVI |
| 1 X VGA | VGA |
| 2 X RCA | Audio(L/R) |
| 1 X DB-9 | Tally |
| 音頻輸出 | 耳機孔, 內置揚聲器 |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| HDMI 2.0: 4K UHD 2160p (23.98/24/25/29.97/30/50/59.94/60) |
| HDMI 1.4: 4K UHD 2160p (23.98/24/25/29.97/30) |
| 480p/576p |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| SDI 轉 HDMI, SDI 轉 SDI, HDMI 轉 SDI, HDMI 轉 HDMI |
| 3G-SDI:1080P(60/59.94/59/50) |
| HD-SDI:1080P(30/29.97/25/24) |
| 1080I(60/59.94/50) |
| 1080PsF24 |
| 720P(60/59.94/50/30/25/24) |
| 1080P(60/59.94/50/30/29.97/25/24) |
| 1080PsF24 |
| 720P(60/59.94/50/30/25/24) |
| 輸入電壓 | DC12～24V (XLR) |
| 消耗功率 | ≤42W |
| 工作溫度 | -10°C~50°C |
| 儲藏溫度 | -20°C~60°C |
| 單機尺寸 | 627L×372H×39D (mm) (不含鋁箱) / 680×430×250 (mm) (含鋁箱) |
| 單機重量 | 18.5kg (含鋁箱) |
| * 畫面分割設置 (1P，2P LR，2P TB，2P PIP，4P) |
| * 輔助對焦 |
| * 偽色彩 |
| * 變形模式（x1.33、x1.5、x1.8、x2.0） |
| * 顯示旋轉 (0°, 90°, 180°, 270°) |
| * 單色顯示(紅, 綠, 藍, 灰) |
| * 畫面靜止 |
| * 圖像放大 |
| * 點對點 |
| * 中心標記 |
| * 網絡標記（3x3、6x6、9x9） |
| * 安全標記 (80%、85%、90%、93%、96%、4:3、2.39:1、2.35:1、1.85:1) |
| * 線條顏色 (紅, 綠, 藍, 白) |
| * 色溫調節 |
| * 3色Tally 指示燈 (紅, 綠, 黃) |
標準配件：
1× 5A 電源適配器
1× V型電池背扣
1× 迷你HDMI線
1× Tally 轉接套件
1× 鋁箱
1× 遮陽罩
